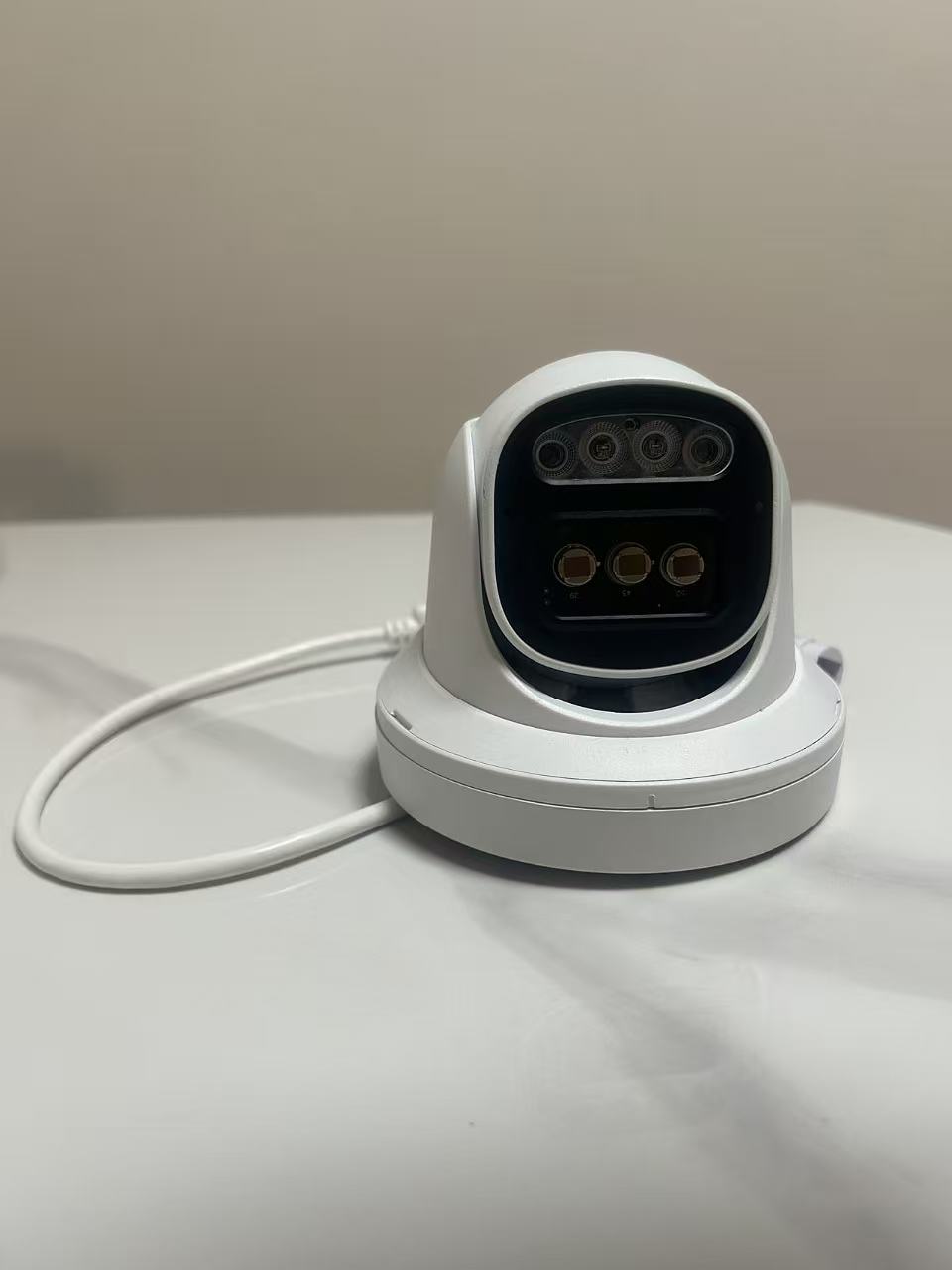

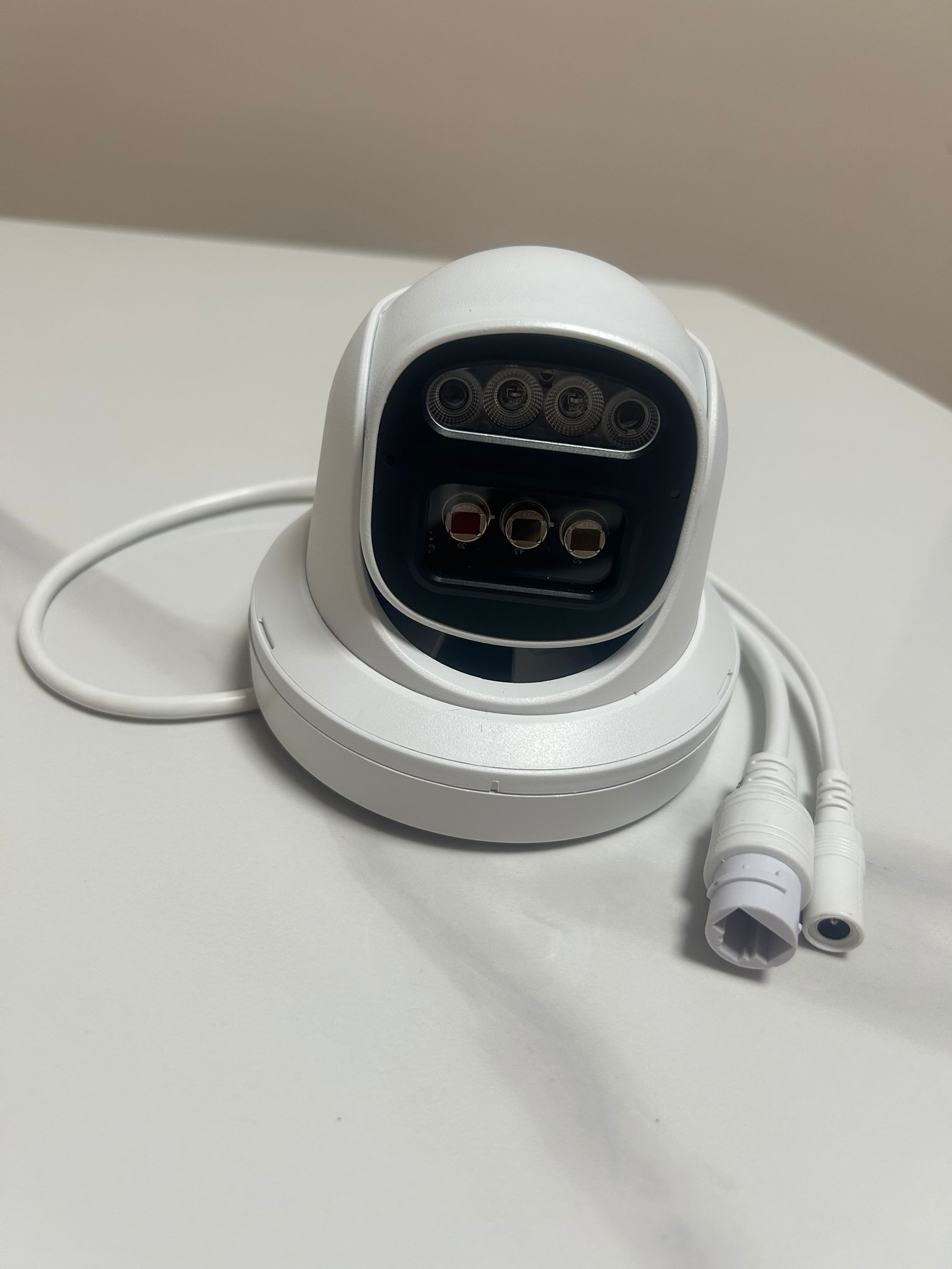

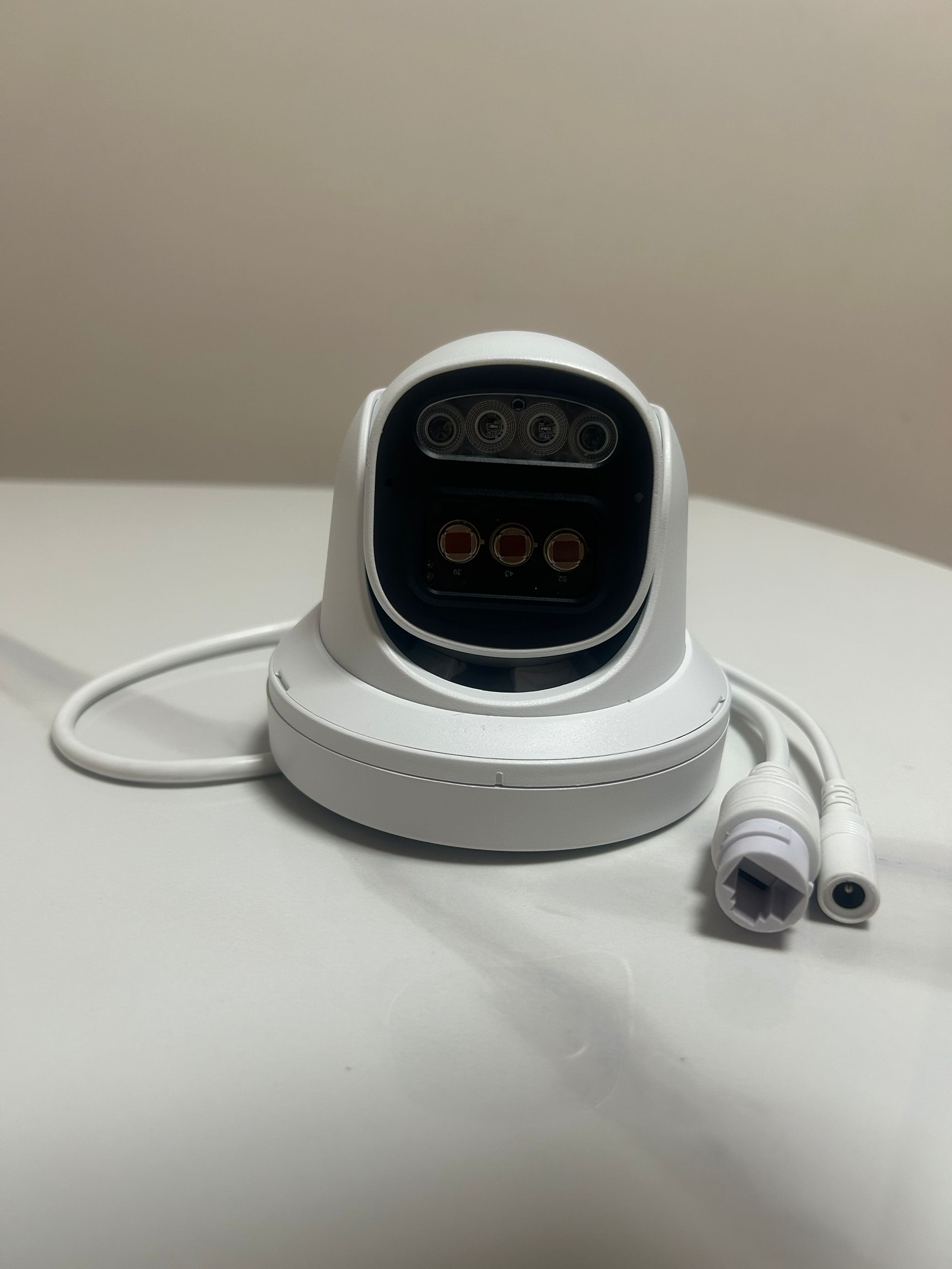

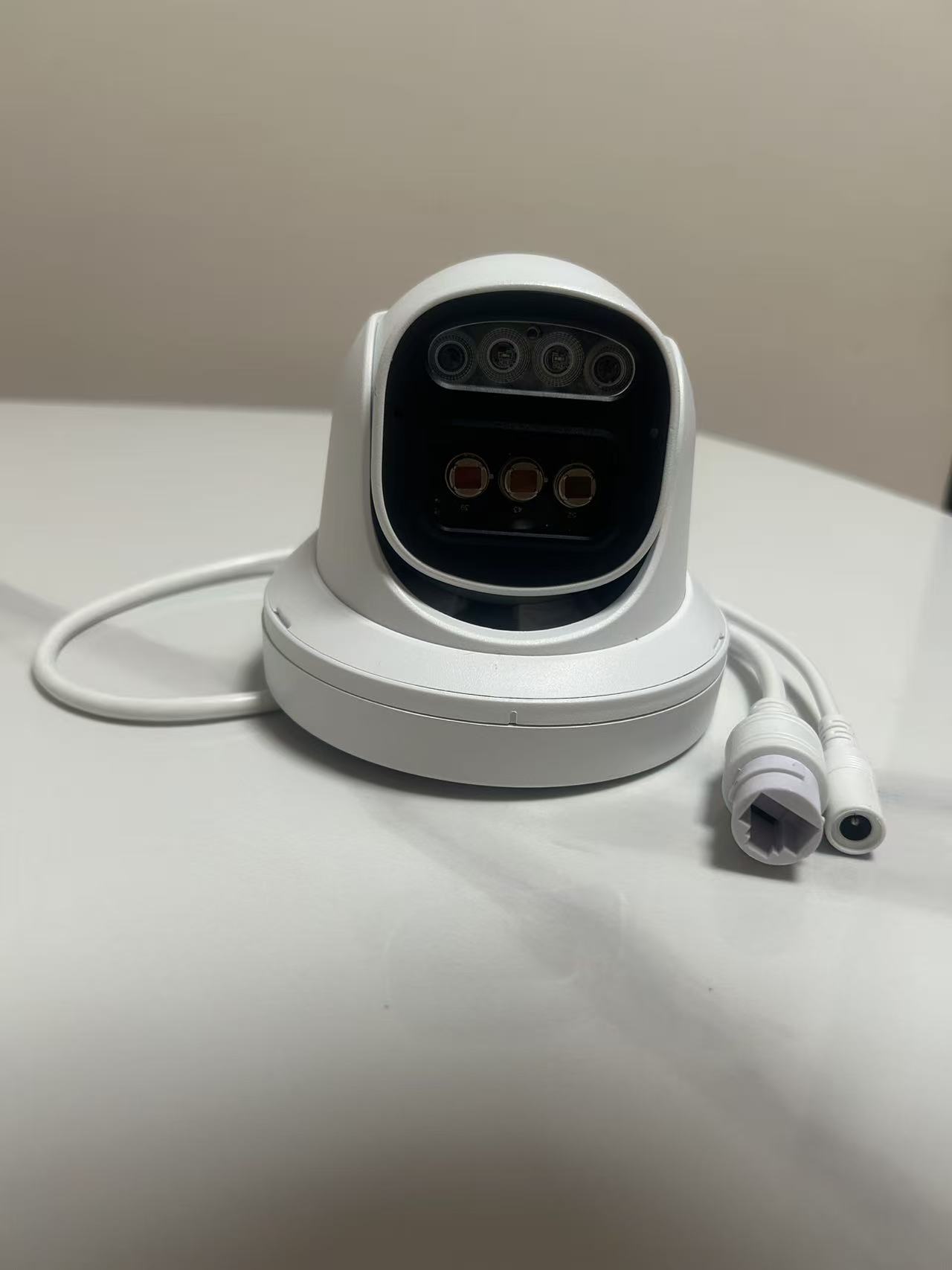

화재 경보기 사용 지침
HW-F335는 민간용 화재 경보 장치입니다. 적외선, 자외선, 열 복사를 결합한 3밴드 감지 방식을 사용하며 리튬 탄탈륨 결정 소재의 퀴리 온도를 사용합니다. 250~4000℃ 범위의 화염 온도에 적합하며 화재 조기 경보를 위해 선명한 고대비 극성 변화를 제공합니다. 감지기는 안정적인 성능을 갖고 있으며 화재 발생 시 5~10초 이내에 신속하게 감지하고 경보를 발동할 수 있습니다. 이 제품은 휴대폰으로 QR 코드를 스캔하여 설정할 수 있으며 화재 경보기, 보안 경보기, 산업 플랜트, 광산 지역, 화학 가연성 물질 경보기, 주거용 주택, 충전 파일, 주유소, 충전기, 장비 등 다양한 화염 감지 화재 조기 경보 애플리케이션에 사용됩니다.
설정 지침
1. RS-8 연선 케이블을 통한 전원 공급, 화재 탈출 통로의 천장 장착 감지 방법.
2.다채널 출력: 485A · 485B · 고급 화재 경보 신호 · 화재 경보용 건식 접점 릴레이 출력.
3. 금속 하우징에 들어있습니다.
4. 매우 민감한 실외 화재 감지, 2차 개발이 가능합니다.
5. 광범위한 응용 분야, 특히 실외 시나리오에 적합합니다.
6. 전자기 복사, 햇빛 및 배경 열 복사에 대한 내성.
7. 수동 작동, 저전력 소비, 다층 보호 및 매우 긴 서비스 수명 설계.
경보 임계값: 차트 참조
모델 |
HW-F335 |
|
485 화염경보 |
전원공급장치 |
12v/500mA |
|
12v 릴레이 |
작업 표시등 |
파란색: 표시등이 정상 작동을 나타냅니다. 빨간색: 알람 표시 등. |
소비전력 |
<3주 |
감지거리 |
1-30m |
화재 규모가 클수록 감지 속도가 빨라집니다. |
화재 경보 임계값 |
300mmx300mm |
지역 화재 불꽃, 크기 경보 임계값 |

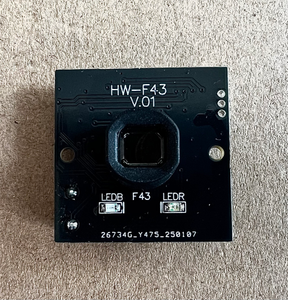

감지기 |
39---43----51 |
3밴드 화염 감지 |
출력 3채널 신호 |
458A - 485B |
릴레이 스위치 출력 |
높은 수준의 출력 |
출력 포트 |
1-2.54-4 |
2-2.54-4 |
PCB 실크스크린 |
네트워크 케이블 |
RS8 코어 네트워크 케이블, 길이 200mm. |
흑체 임계값 |
500,000 |
1HZ 0.3-3BPS |
기본값500K |
화재 경보 전송 시간 |
5초~10초 |
화재 경보 기간: 3-5초 |
반복 가능한 트리거링 |
감지 각도 |
10-110° |
|
창 각도 |
센서 프로브 파장 |
380-750nm |
|
|
금속 케이스 액세서리 |
호스트 x 1pcs |
하부 케이싱 x 1개 |
전원 공급 장치 x 1pcs |
|
상부 케이싱 x 1pcs |
나사 장식 링x 1pcs |
나사 패키지x 1pcs |
모듈 크기 |
54mmx45mmx25mm |
|
단일 모듈 크기 |
작동 온도 |
-20----+70 |
|
|
출력 포트 정의
줄 번호 |
색상 |
정의 |
1 |
오렌지-화이트 |
VCC |
2 |
주황색 |
접지 |
3 |
녹색-백색 |
485A+ |
4 |
파란색 |
릴레이K |
5 |
청백색 |
릴레이ON |
6 |
녹색 |
485B- |
7 |
갈색-흰색 |
릴레이 NC |
8 |
갈색 |
화재 경보 하이 레벨 OUT |
감지 범위 도식 및 응답 시간 정의
![감지 범위 회로도]()
화재 경보 감지 시간은 다음과 같습니다. 트리거 조건이 충족되면 화재가 진압되는 동안 화재는 계속해서 트리거 신호를 출력하며 빨간색 LED가 지속적으로 켜집니다. 화염이 사라지면 화염 센서 소스는 약 5초 후에 재설정되어 감시 감지 모드로 돌아갑니다. 이 감지시간은 화재가 발생했을 때 결정됩니다.
1. 주방, 욕실 등 증기/기름 연기가 심한 장소에는 설치를 피하고, 오경보를 방지하기 위해 에어컨 통풍구 및 먼지가 쌓이는 장소와는 멀리 두십시오.
2. 먼지가 감지 정확도를 방해하지 않도록 부드러운 솔로 광학 센서를 분기별로 청소하십시오.
3. 화재 발생 시 적시에 대응할 수 있도록 테스트 버튼을 눌러 시청각 경보와 전원 연결을 매월 점검하십시오.
