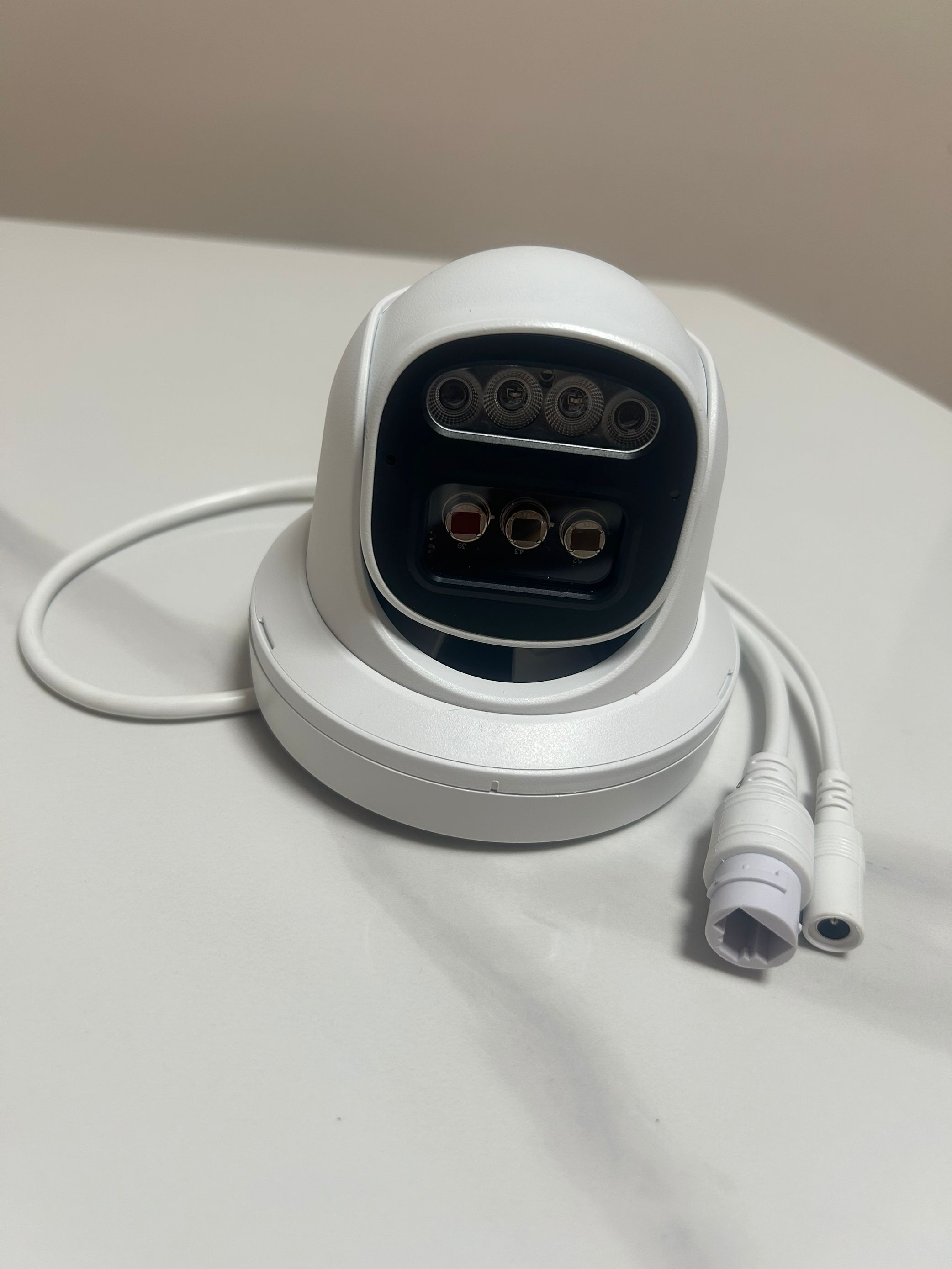

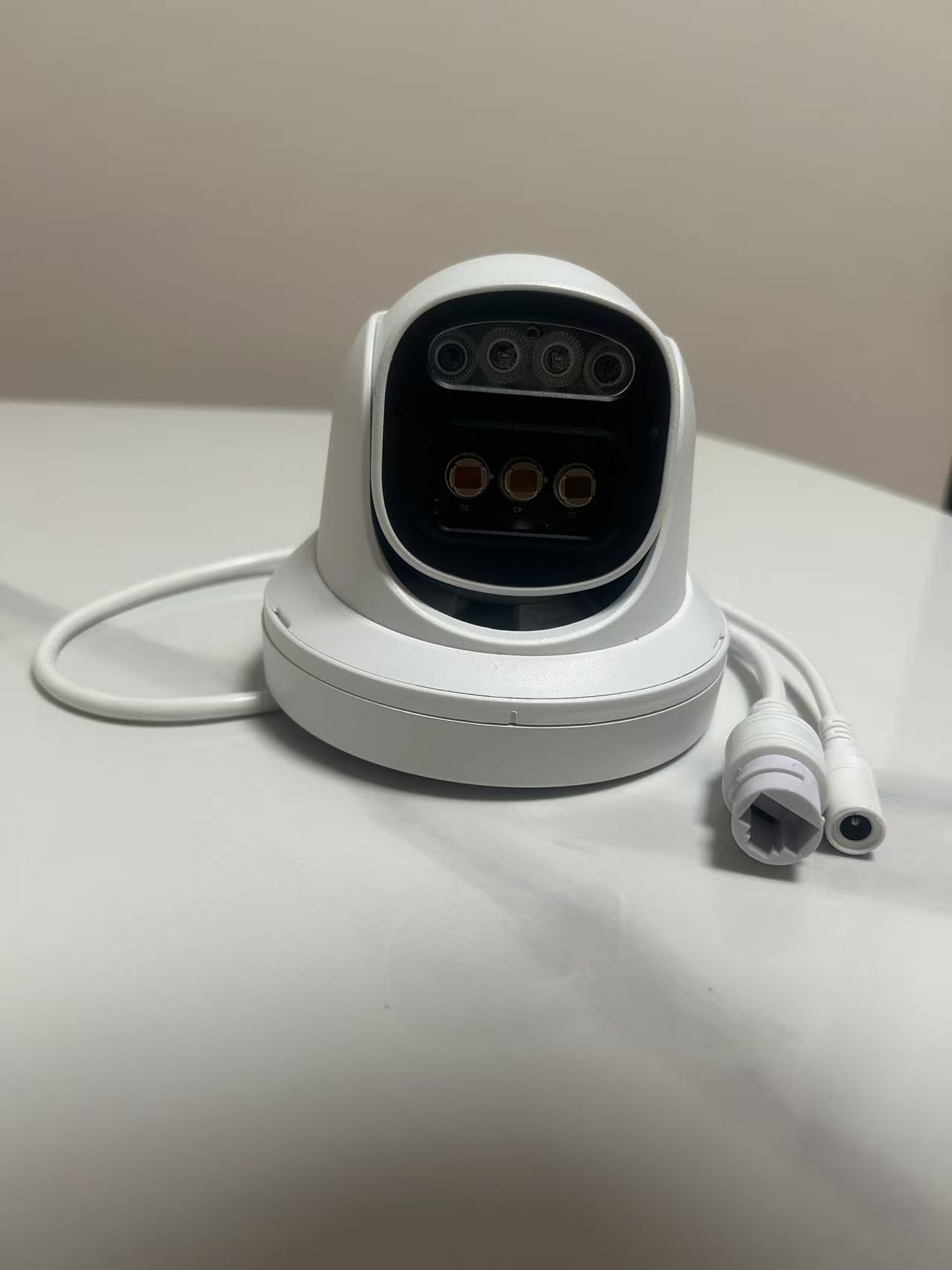

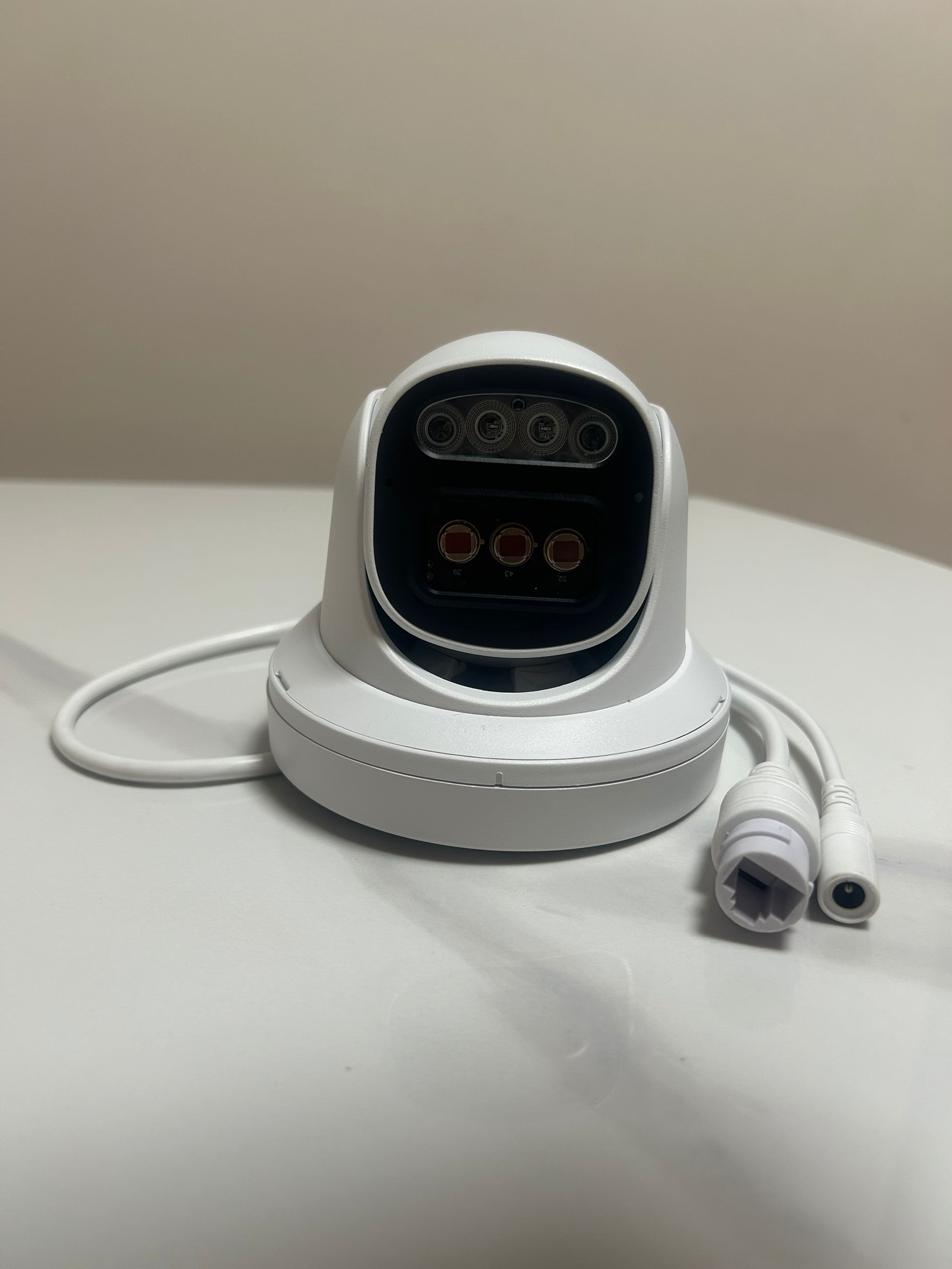

HW-F335 Fire Alarm (podporovaný protokol RS-485)

HW-F335 je civilní požární signalizační zařízení. Využívá třípásmovou metodu snímání kombinující infračervené, ultrafialové a tepelné záření a využívá Curieovu teplotu lithiového tantalového krystalového materiálu. Je vhodný pro teploty plamene v rozmezí 250-4000 ℃ a poskytuje jasnou změnu polarity s vysokým kontrastem pro včasné varování před požárem. Detektor má stabilní výkon a dokáže rychle detekovat a spustit poplach během 5-10 sekund, když dojde k požáru. Produkt lze nastavit naskenováním QR kódu mobilním telefonem a používá se pro různé aplikace včasného varování při detekci otevřeného ohně, včetně požárních hlásičů, bezpečnostních alarmů, průmyslových závodů, těžebních oblastí, hlásičů chemických hořlavých materiálů, obytných domů, nabíjecích hromad, čerpacích stanic, nabíječek, zařízení a dalších.

Model:
HW-F335

Dostupnost:

Množství:



Zeptejte se Přidat do košíku

Podporován protokol RS-485 Detektor plamene Detektor požárního poplachu Alarmová siréna/reproduktor Alarm plamene Nouzový hlasový systém Detektor plamene poplach plamene Požární senzor alarm požárního senzoru

Popis produktu

I. Návod k použití požární signalizace

HW-F335 je civilní požární signalizační zařízení. Využívá třípásmovou metodu snímání kombinující infračervené, ultrafialové a tepelné záření a využívá Curieovu teplotu lithiového tantalového krystalového materiálu. Je vhodný pro teploty plamene v rozmezí 250-4000 ℃ a poskytuje jasnou změnu polarity s vysokým kontrastem pro včasné varování před požárem. Detektor má stabilní výkon a dokáže rychle detekovat a spustit poplach během 5-10 sekund, když dojde k požáru. Produkt lze nastavit naskenováním QR kódu mobilním telefonem a používá se pro různé aplikace včasného varování při detekci otevřeného ohně, včetně požárních hlásičů, bezpečnostních alarmů, průmyslových závodů, těžebních oblastí, hlásičů chemických hořlavých materiálů, obytných domů, nabíjecích hromad, čerpacích stanic, nabíječek, zařízení a dalších.

II. Pokyny pro nastavení

1.Napájení přes kroucenou dvojlinku RS-8, stropní detekční metoda v požárních únikových průchodech.

2.Vícekanálový výstup: 485A · 485B · vysokoúrovňový signál požárního poplachu · výstup relé se suchým kontaktem pro požární poplach.

3.Uzavřené v kovovém pouzdře.

4. Vysoce citlivá detekce venkovního požáru, otevřená pro sekundární vývoj.

5. Široká škála aplikací, zvláště vhodná pro venkovní scénáře.

6. Odolnost vůči elektromagnetickému záření, slunečnímu záření a tepelnému záření pozadí.

7. Pasivní provoz, nízká spotřeba energie, vícevrstvá ochrana a design s ultra dlouhou životností.

III. Prahová hodnota alarmu: Viz tabulka:

Model	HW-F335		485 Poplach plamene
Napájení	12V/500mA		12V relé
Kontrolka práce	Modrá: Kontrolka ukazuje normální provoz. Červená: Kontrolka alarmu.
Spotřeba energie	＜3w
Snímací vzdálenost	1-30m	Čím větší požár, tím rychlejší detekce
Práh požárního poplachu	300 mm x 300 mm	Plošný požární plamen, prahová hodnota alarmu velikosti
Senzor	39----43----51	Třípásmová detekce plamene
Výstupní 3kanálový signál	458A - 485B	Výstup reléového spínače	výstup na vysoké úrovni
Výstupní port	1-2,54-4	2-2,54-4	PCB sítotisk
Síťový kabel	RS8 jádrový síťový kabel, délka 200 mm.
Práh černého těla	500 tis	1HZ 0,3-3BPS	výchozí 500 tis
Čas odeslání požárního poplachu	5s-10s	Doba trvání požárního poplachu: 3-5 sekund	Opakovatelné spouštění
Úhel snímání	10-110°		Úhel okna
Vlnová délka sondy senzoru	380-750 nm
Příslušenství kovových plášťů	hostitel x 1ks	Spodní obal x 1ks	napájení x 1ks
	horní obal x 1ks	Šroubovací ozdobný kroužekx 1ks	Balení šroubů x 1ks
Velikost modulu	54 mm x 45 mm x 25 mm		Velikost jednoho modulu
Provozní teplota	-20----+70

IV. Definice výstupního portu

Číslo řádku	Barva	definice
1	Oranžovo-bílá	VCC
2	Pomerančový	GND
3	Zeleno-bílá	485A+
4	Modrý	Relé K
5	Modro-bílá	RelayON
6	Zelený	485B-
7	Hnědo-bílá	Relé NC
8	Hnědý	Vysoká úroveň požárního poplachu OUT

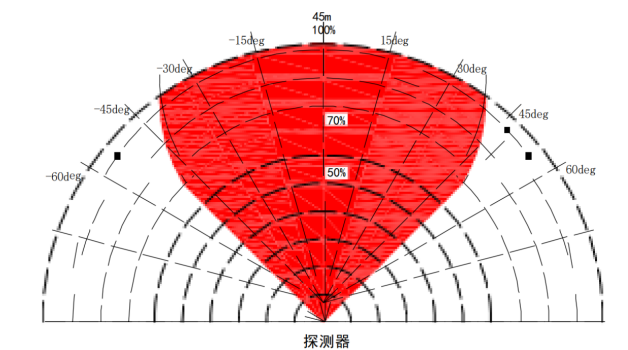

V. Schémata detekčního rozsahu a definice doby odezvy

Doba detekce požárního poplachu je následující: když jsou splněny spouštěcí podmínky, bude požár vydávat spouštěcí signál tak dlouho, dokud bude požár uhašen, což je indikováno trvale svítící červenou LED. Když plamen zmizí, zdroj senzoru plamene se resetuje přibližně za 5 sekund a vrátí se do režimu detekce sentinelu. Tato doba detekce je určena, když dojde k požáru.

1. Vyhněte se instalaci v oblastech se silnou párou/olejovými výpary, jako jsou kuchyně a koupelny, a držte se dále od větracích otvorů klimatizace a míst, kde se hromadí prach, abyste předešli falešným poplachům.

2. Čistěte optický senzor čtvrtletně měkkým kartáčkem, aby prach nerušil přesnost detekce.

3. Měsíčně kontrolujte zvukové a vizuální alarmy a připojení napájení stisknutím testovacího tlačítka, abyste zajistili včasnou reakci v případě požáru.
