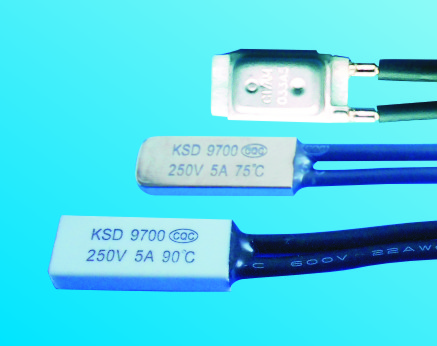

Tepelná ochrana NTC
Predstavenie produktu

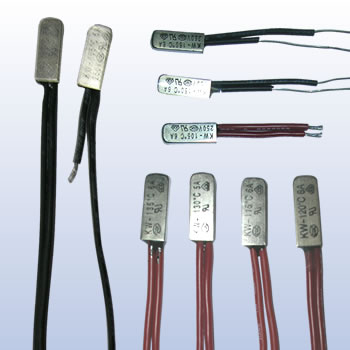

Tepelná ochrana série Bw s malou veľkosťou, izoláciou plášťa, rýchlym pôsobením, dlhou životnosťou a ďalšími vlastnosťami, sú široko používané vo všetkých druhoch motorov, indukčných varičov, vysávačov, cievok, transformátorov, elektrických ohrievačov, predradníkov, elektrických spotrebičov, predradníkov žiariviek, automobilového motora, nadprúdu IC a všeobecných elektrických zariadení, dvojitej ochrany proti prehriatiu.
Tepelná ochrana série Bw je bimetal využívajúci určitú geometriu bez pomocných inštitúcií, iba pomocou bimetalového pásika s vlastným zmyslom pre mierny vykurovací prúd, rýchle zmeny stavu bimetalického prvku, ktoré priamo riadia kontaktný automatický rezací a spracovací obvod, aby sa dosiahla ochrana proti prehriatiu, ochrana proti preťaženiu.
Hlavné technické parametre
Menovitý prúd: AC250V/ 5A
Maximálny skratový prúd: DC 12V 100AMminimálny prevádzkový prúd: DC 5V 10mAPrevádzková teplota (OFF): +/- 5 ℃
Resetovaná teplota (ON): pokles prevádzkovej teploty o 15 ℃ -45 ℃ oN - tolerancia VYP: viac ako 15 ℃

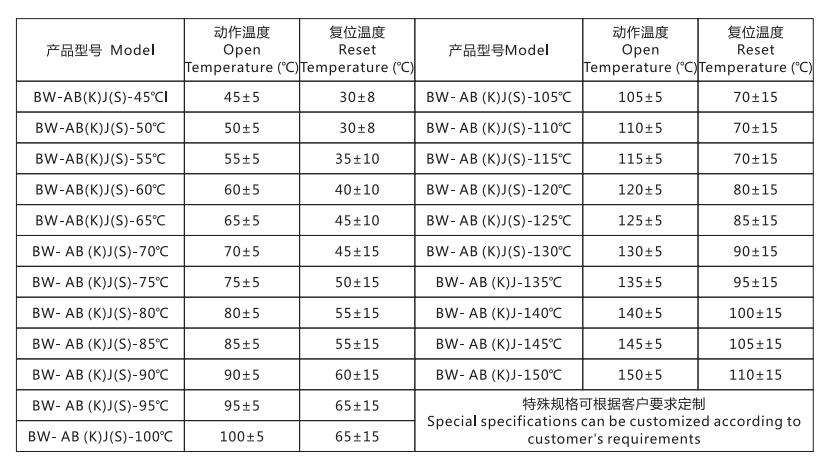

![温控开关技术参数]( "温控开关技术参数")
Kontaktný odpor: Kontaktný odpor medzi dvoma kontaktmi tepelnej ochrany by mal byť menší ako 30 mQ, keď je kontakt v zatvorenom stave.
Izolačný odpor: > =100 MQ
Upozornenia
Plastový chránič škrupiny ABS by sa nemal dlhodobo používať v prostredí s vysokou teplotou ako 130 C, aby sa predišlo plastickej deformácii chrániča.
Nesmie byť pri dlhodobom používaní v silnej kyseline, zásadách a inom silnom korozívnom prostredí.
Chrániče by mali byť inštalované v chránenom objekte citlivom na teplotu, tepelné povrchy by mali byť účinne chránené v tesnom kontakte s komponentmi alebo priamo na chránenom mieste.
Počas procesu inštalácie, aby sa predišlo deformácii alebo poškodeniu plášťa a aby sa zmenil výkon chrániča, by sa mala venovať pozornosť nasledovnému: na chránič proti tlaku sa nesmú používať ostré nástroje; nesmie sa používať chránič proti gravitácii;
Spôsob pripojenia pomocou procesu oblúkového zvárania, zvárací prúd neprechádza cez tepelnú ochranu, inak môže nadmerný prúd spôsobiť priame poškodenie pôsobením kontaktu tepelnej ochrany.
Čo je tepelná ochrana NTC? Tepelná ochrana NTC je typ snímača teploty, ktorý používa termistor so záporným teplotným koeficientom (NTC) na monitorovanie teploty zariadenia alebo systému. Keď teplota prekročí určitú hranicu, tepelná ochrana NTC sa aktivuje a preruší tok prúdu, aby sa zabránilo prehriatiu.
Ako funguje tepelná ochrana NTC? Tepelné chrániče NTC fungujú na princípe zmeny odporu s teplotou. NTC termistor má záporný teplotný koeficient, čo znamená, že jeho odpor klesá so zvyšujúcou sa teplotou. Keď teplota stúpne nad nastavenú hranicu, odpor NTC termistora sa zníži, čím sa spustí ochrana, ktorá otvorí obvod a zastaví tok prúdu.
Aplikácie tepelných chráničov NTC: Tepelné chrániče NTC sa široko používajú v rôznych priemyselných odvetviach na ochranu elektronických zariadení a zariadení pred prehriatím. Niektoré bežné aplikácie zahŕňajú:
- Domáce spotrebiče, ako sú chladničky, práčky a klimatizácie
- Automobilové systémy ako chladenie motora, správa batérie a systémy HVAC
- Priemyselné zariadenia, ako sú napájacie zdroje, ovládacie prvky motora a LED osvetlenie
Výhody používania tepelnej ochrany NTC: Používanie tepelnej ochrany NTC v elektronických zariadeniach má niekoľko výhod, vrátane:
- Zabránenie prehriatiu a možnému poškodeniu zariadenia
- Zabezpečenie bezpečnej prevádzky a predĺženie životnosti zariadenia
- Zlepšenie celkovej spoľahlivosti a výkonu systému
- Cenovo výhodné riešenie tepelnej ochrany v rôznych aplikáciách
Záver: Tepelné chrániče NTC zohrávajú kľúčovú úlohu pri udržiavaní teploty elektronických zariadení v bezpečných medziach a zabraňujú prehriatiu. Pochopením toho, ako fungujú tepelné ochrany NTC a ich aplikácie v rôznych priemyselných odvetviach, môžu výrobcovia zabezpečiť bezpečnosť a spoľahlivosť svojich produktov. Začlenenie tepelnej ochrany NTC do elektronických zariadení je nákladovo efektívny spôsob ochrany pred tepelnými problémami a zvýšenie celkového výkonu.
