Fresnel-Linsen sind eine entscheidende Komponente in Passiv-Infrarot-Sensoren (PIR), die häufig zur Bewegungserkennung und für Sicherheitsanwendungen eingesetzt werden. Das Verständnis der Rolle von Fresnel-Linsen in diesen Geräten kann Unternehmen und Fachleuten dabei helfen, ihre Bedeutung und Funktionalität in verschiedenen Umgebungen zu erkennen.
Was sind Fresnellinsen?

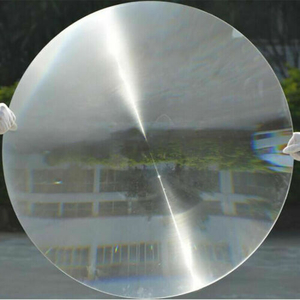

Fresnel-Linsen sind eine Art Kompaktlinse, die ursprünglich zur Fokussierung des Lichts in Leuchttürmen entwickelt wurde. Sie bestehen aus einer Reihe konzentrischer Rillen, die in eine dünne, flache Kunststoff- oder Glasplatte geätzt sind, wodurch sie das Licht effizienter biegen und fokussieren können als eine herkömmliche Linse mit gekrümmter Oberfläche. Durch dieses Design können Fresnel-Linsen viel dünner und leichter sein und gleichzeitig die gleichen optischen Eigenschaften wie dickere, gebogene Linsen beibehalten.
Diese Objektive werden für ihre Fähigkeit geschätzt, die Größe und das Gewicht optischer Geräte ohne Einbußen bei der Leistung zu reduzieren. Sie werden häufig in Anwendungen eingesetzt, die von Leuchttürmen bis zu Kameraobjektiven reichen, und vor allem in PIR-Sensoren zur Bewegungserkennung.
Wie Fresnel-Linsen in PIR-Sensoren funktionieren
PIR-Sensoren erkennen Bewegungen, indem sie Änderungen der Infrarotstrahlung (IR) messen. Diese Sensoren werden typischerweise zu Sicherheitszwecken eingesetzt, um die Anwesenheit von Menschen oder Tieren zu erkennen, indem sie deren Körperwärme messen.

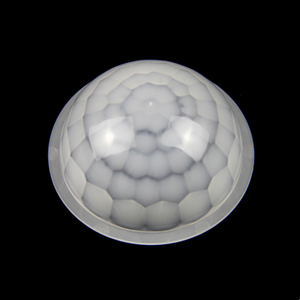

Die Aufgabe der Fresnel-Linse in einem PIR-Sensor besteht darin, die IR-Strahlung auf das Sensorelement zu fokussieren. Das Objektiv erreicht dies, indem es das Sichtfeld des Sensors in mehrere Zonen unterteilt. Wenn sich ein Objekt mit einer anderen Temperatur als seine Umgebung durch diese Zonen bewegt, ändert sich die Menge der vom Sensor erfassten IR-Strahlung. Der Sensor löst dann ein Ausgangssignal aus, das anzeigt, dass eine Bewegung erkannt wurde.
Das Design der Fresnel-Linse ist entscheidend für die Leistung des Sensors. Es bestimmt die Empfindlichkeit, Reichweite und Fähigkeit des Sensors, zwischen sich schnell und langsam bewegenden Objekten zu unterscheiden. Durch Anpassen der Größe und Form der Linse können Hersteller PIR-Sensoren für bestimmte Anwendungen optimieren, beispielsweise für die Abdeckung großer Bereiche oder die gezielte Erkennung.
Vorteile der Verwendung von Fresnel-Linsen in PIR-Sensoren
Der Einsatz von Fresnel-Linsen in PIR-Sensoren bietet mehrere Vorteile:
Kompaktheit
Fresnel-Linsen sind dünner und leichter als herkömmliche Linsen, was dazu beiträgt, die Gesamtgröße und das Gewicht des PIR-Sensors zu reduzieren. Durch diese Kompaktheit lassen sich die Sensoren einfacher installieren und in verschiedene Umgebungen integrieren, ohne Kompromisse bei der Leistung einzugehen.
Kosteneffizienz
Die Herstellung von Fresnel-Linsen ist in der Regel kostengünstiger als die Herstellung herkömmlicher gekrümmter Linsen. Diese Kosteneffizienz ermöglicht es Herstellern, PIR-Sensoren zu geringeren Kosten herzustellen, wodurch sie für den breiten Einsatz in Wohn- und Gewerbeanwendungen zugänglicher werden.
Vielseitigkeit
Fresnel-Linsen können durch Anpassung ihrer Brennweite und ihres Sichtfelds für eine Vielzahl von Anwendungen konzipiert werden. Diese Vielseitigkeit ermöglicht den Einsatz von PIR-Sensoren in unterschiedlichen Umgebungen, von kleinen Räumen bis hin zu großen Außenbereichen.
Verbesserte Erkennung
Das Design von Fresnel-Linsen kann optimiert werden, um die Erkennungsfähigkeiten von PIR-Sensoren zu verbessern. Durch die Feinabstimmung des Linsendesigns können Hersteller die Fähigkeit des Sensors zur Bewegungserkennung verbessern und Fehlalarme reduzieren, wodurch die Zuverlässigkeit des Systems erhöht wird.
Anwendungen von PIR-Sensoren mit Fresnel-Linsen
Zum Einsatz kommen PIR-Sensoren mit Fresnel-Linsen eine Vielzahl von Anwendungen :
Sicherheitssysteme
PIR-Sensoren sind ein fester Bestandteil von Sicherheitssystemen, wo sie zur Erkennung von Eindringlingen und zur Auslösung von Alarmen eingesetzt werden. Der Einsatz von Fresnel-Linsen in diesen Sensoren ermöglicht eine präzisere Erkennung und verringert so das Risiko von Fehlalarmen durch Haustiere oder kleine Gegenstände.
Automatische Beleuchtung
In Wohn- und Geschäftsräumen werden PIR-Sensoren mit Fresnel-Linsen verwendet, um das Licht automatisch einzuschalten, wenn jemand einen Raum oder Bereich betritt. Das sorgt nicht nur für Komfort, sondern erhöht auch die Sicherheit und Energieeffizienz.
Heizungs- und Kühlsteuerung
PIR-Sensoren können bei der Regulierung von Heiz- und Kühlsystemen helfen, indem sie die Anwesenheit in einem Raum erkennen. Durch den Einsatz von Fresnel-Linsen in diesen Sensoren können Unternehmen sicherstellen, dass Energie effizient genutzt wird, wodurch Kosten und Umweltbelastung reduziert werden.
Smart-Home-Integration
Mit Fresnel-Linsen ausgestattete PIR-Sensoren werden zunehmend in Smart-Home-Systeme integriert. Diese Sensoren können automatisierte Reaktionen auslösen, z. B. das Einstellen des Thermostats, das Einschalten von Geräten oder das Versenden von Warnungen an Hausbesitzer, wodurch das gesamte Smart-Home-Erlebnis verbessert wird.
Abschluss
Fresnel-Linsen spielen eine entscheidende Rolle für die Funktionalität und Effizienz von PIR-Sensoren. Ihre Fähigkeit, Infrarotstrahlung zu fokussieren und die Leistung des Sensors zu optimieren, macht sie zu einem unverzichtbaren Bestandteil in einer Vielzahl von Anwendungen, von Sicherheitssystemen bis hin zu Smart-Home-Geräten. Das Verständnis der Bedeutung dieser Linsen kann Unternehmen und Fachleuten dabei helfen, fundierte Entscheidungen über die Technologie zu treffen, die sie in ihren Betrieben implementieren möchten.
