Mô-đun cảm ứng vi sóng HW-XC606

Tổng quan về sản phẩm

HW-XC606 là module cảm ứng vi sóng hai bo mạch mới nhất của hãng. Vẻ ngoài của nó rất tinh tế, cấu trúc mạch của sản phẩm đơn giản và nhỏ gọn, hiệu suất ổn định và tiết kiệm chi phí, hiệu suất chi phí cao, đặc biệt phù hợp với các thiết bị điện tử khác như thiết bị điện thông minh, sản phẩm an ninh, sản phẩm chiếu sáng, v.v. Phát triển thứ cấp của lĩnh vực này. Sản phẩm này có thể được sử dụng rộng rãi trong giám sát an ninh, hệ thống điều khiển thông minh, thiết bị chiếu sáng (gara, hành lang, đường bộ, v.v.)

Nguyên lý hoạt động của sản phẩm:

Mô-đun cảm ứng vi sóng HW-XC606 sử dụng ăng-ten phẳng để truyền và nhận sóng điện từ tần số cao dựa trên nguyên lý hiệu ứng Doppler. Khi phát hiện một sự thay đổi chuyển động nhỏ trong sóng gấp, nó sẽ kích hoạt bộ vi xử lý hoạt động và cuối cùng phát ra tín hiệu mức cao hiệu dụng 3,3V từ đầu cuối OUT.

Tính năng sản phẩm:

Thiết kế ăng-ten còi phẳng tần số cố định 5,8G chuyên nghiệp, truyền và nhận tín hiệu hình trường, vùng phủ sóng rộng, tính nhất quán cao, tiêu thụ điện năng thấp, tuân thủ bảo vệ môi trường ROHS và khả năng chống nhiễu mạnh, không bị ảnh hưởng bởi nhiệt độ, độ ẩm, luồng không khí, bụi, tiếng ồn, độ sáng, v.v.

Sản phẩm này có tác dụng cảm nhận tốt hơn khi sử dụng trong nhà; Khi sử dụng ngoài trời, hiện tượng khoảng cách cảm biến giảm nhẹ hoặc độ nhạy yếu do yếu tố môi trường là bình thường, người dùng không cần thắc mắc về sản phẩm.

Thời gian cảm ứng:

   Kích hoạt lặp lại mặc định: Nếu tín hiệu đầu ra được kích hoạt lần đầu tiên và được kích hoạt lại trong vùng cảm biến, thời gian trễ mô-đun sẽ được thêm lại trước khi thời gian kích hoạt đầu tiên dừng lại. (Ví dụ: nếu mô-đun kích hoạt trong 2 giây và nhận được tín hiệu cảm biến khác trong vòng 2 giây, nó sẽ tiếp tục kích hoạt liên tục trong 2 giây nữa, dẫn đến tín hiệu đầu ra liên tục.)

Không thể kích hoạt nhiều lần: cảm biến kích hoạt một lần, thời gian không trùng lặp. (Ví dụ: nếu được kích hoạt một lần trong 2 giây, đầu ra sẽ là 2 giây. Nếu được kích hoạt nhiều lần trong vòng 2 giây, nó sẽ bị coi là không hợp lệ. Nếu thời gian không được cộng dồn một lần, nó sẽ duy trì trong 2 giây.)

Thông số kỹ thuật:

Người mẫu	HW-XC606		V.05	Tần số cố định 5,8G
Đầu vào VCC	5V		Không có chip điều chỉnh điện áp	Đầu vào 3,3V cần được tùy chỉnh
V/A hiện tại làm việc	＜15mA		Lưu ý: Cần có nguồn điện liên tục để cung cấp điện
Điện áp đầu ra VOUT	H:3,3V		L:0V		TTL(1---0)
Chế độ cảm ứng	Phát hiện chuyển động Doppler (CẢM BIẾN được cài đặt cố định)
thời gian cảm ứng	Thời gian:Mặc định2s	2s-120s		Hỗ trợ các chế độ thời gian khác từ 2s đến 120s
Khoảng cách phát hiện	SENS: Mặc định 10m	5m-15m		Hỗ trợ các phương pháp khoảng cách khác từ 5m-15m
Chế độ kích hoạt	Kích hoạt lặp lại (Mặc định)	------------------		Không thể hỗ trợ kích hoạt không lặp lại
Tần số bức xạ	5,8 GHz ± 75 MHz
Truyền tải điện	<0,3W	-30dB
Góc	90°-360°			Được xác định bởi SENS
Cảm biến ánh sáng	5p-1/ 3P-1	Chặn OUT khi được chiếu sáng		Cảm biến ánh sáng (Mặc định)
nhiệt độ làm việc	-20~+80oC			nhiệt độ môi trường xung quanh
Kích thước	L23 X M18 X8mm	Chiều dài chốt 8mm		LWH(mm)
Cảng	P2-2.54-3p端口	V+ RA GND		带连接器

Sơ đồ nối dây kiểm tra và sơ đồ CAD của sản phẩm

Như trong hình, cổng là VCC và có thể cung cấp DC5V. Đầu ra trung gian là tín hiệu mức cao 3,3V. Khi chân 2 xuất ra mức cao, nó sẽ cấp nguồn cho đèn LED. Lúc này, đèn LED sáng, cho biết mô-đun có tín hiệu đầu ra. Khi không có tín hiệu đầu ra từ chân 2, đầu ra ở trạng thái không có tín hiệu là 0V. Nếu cần kiểm tra hoạt động của sản phẩm này, bạn có thể đấu dây riêng theo sơ đồ trên. Ở giai đoạn sau, tín hiệu này có thể được sử dụng để kích hoạt: mạch kích hoạt bóng bán dẫn MOS rơle thyristor MCU, v.v.

CAD: L23 X M18 X 8mm

Sơ đồ góc và bức xạ

Như trong hình, hình tham chiếu được lấy từ thiết bị đo và vùng cảm biến thực tế dựa trên phạm vi góc trong nhà là 100 mét vuông. Do mối quan hệ chặt chẽ giữa vi sóng radar Doppler và không gian, ứng dụng thực tế cần xác định phạm vi và góc phát hiện theo môi trường ứng dụng (không gian của phạm vi phát hiện vi sóng càng nhỏ thì độ nhạy càng cao,

và không gian càng lớn thì độ nhạy tương đối càng suy giảm). Bản vẽ này là để hướng dẫn và tham khảo chính thức. Ứng dụng thực tế cần được kiểm tra theo môi trường sử dụng.

Chế độ mẫu	Phạm vi khu vực phát hiện theo yêu cầu phát hiện của phòng thí nghiệm Doppler. Chế độ treo tường			Tiêu chuẩn khu vực phát hiện 05-12m/1°-130°	Bảng tương ứng mức tiêu thụ điện năng
SENS	Sóng 1m/0,5s-1s	Đi bộ 2m/0,5s-1s	Góc đứng động	Tốc độ di chuyển	Dòng điện làm việc
0,5m	Xuất sắc	Xuất sắc	10°-180°	0,5m/1s	90uA
1m	Xuất sắc	Xuất sắc	10°-180°	0,5m/1s	90uA
1,5m	Xuất sắc	Xuất sắc	10°-180°	0,5m/1s	90uA
2m	Xuất sắc	Xuất sắc	10°-180°	0,5m/1s	90uA
2,5m	Xuất sắc	Xuất sắc	10°-180°	0,5m/1s	90uA
3m	Xuất sắc	Xuất sắc	10°-180°	0,5m/1s	90uA
3,5m	Xuất sắc	Xuất sắc	10°-180°	0,5m/1s	90uA
4m	Tốt	Xuất sắc	10°-180°	0,5m/1s	90uA
5m	Tốt	Xuất sắc	10°-180°	0,5m/1s	90uA
6m	-	Xuất sắc	10°-180°	0,5m/1s	90uA
6,5m	-	Xuất sắc	10°-180°	0,5m/1s	90uA
7m	-	Xuất sắc	10°-180°	0,5m/1s	180uA
8m	-	Xuất sắc	10°-180°	0,5m/1s	180uA
10m	-	Xuất sắc	10°-180°	0,5m/1s	1mA
11m	-	Xuất sắc	10°-180°	0,5m/1s	1mA
12m	-	Xuất sắc	10°-180°	0,5m/1s	1mA
15m		Tốt	10°-180°	0,5m/1s	1mA

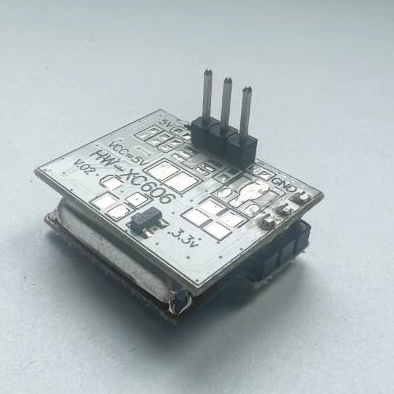

Bản vẽ vật lý sản phẩm:

1. THỜI GIAN: Mặc định là 2 giây. Nếu cần sửa đổi, bạn có thể để lại ghi chú hoặc tự sửa đổi điện trở.

2. SENS:Mặc định là 10 mét. Nếu cần sửa đổi, bạn có thể để lại ghi chú hoặc tự sửa đổi điện trở.

Chú ý:

1.Yêu cầu về quá trình lắp đặt sản phẩm

Trong quá trình kiểm tra lắp đặt sản phẩm và lắp ráp thực tế, hãy đảm bảo giữ khoảng trống ít nhất 10 mm phía trước bảng ăng-ten (PCB đục lỗ hình chữ S) của sản phẩm mô-đun và không bao giờ đến gần hoặc chạm vào mặt phẳng của bất kỳ vật thể nào, nếu không sản phẩm không thể hoạt động bình thường.

2. Về nguồn điện

Nên sử dụng nguồn điện ổn định DC đủ tiêu chuẩn, nghĩa là nguồn điện ổn định DC có điện áp đầu ra, dòng điện và hệ số gợn sóng đạt tiêu chuẩn, nếu không độ ổn định của sản phẩm sẽ bị ảnh hưởng và một số bất thường có thể xảy ra, chẳng hạn như báo động sai, không có cảm ứng, tự khởi động chu kỳ, v.v.

3.Về dương tính giả

1. Để đảm bảo chất lượng của nguồn điện, vui lòng tham khảo mục đầu tiên ở trên;

2. Trong quá trình kiểm tra, đảm bảo không có vật thể chuyển động xung quanh sản phẩm cần kiểm tra (trong phạm vi cảm biến);

3. Có thời gian khởi động khoảng 5 giây sau khi bật nguồn. Trong thời gian này, cảm ứng bất thường có thể gây ra báo động sai; Được xác định theo THỜI GIAN;

4. Trong thử nghiệm trong nhà, cảm biến tương đối nhạy, xung quanh phải được giữ tĩnh và thử nghiệm tiếp theo phải được thực hiện sau khi kết thúc chu kỳ tín hiệu cảm biến đầu tiên;

Trong quá trình thử nghiệm ngoài trời, hãy nhớ chú ý đến các điều kiện động của môi trường xung quanh, chẳng hạn như chim, người đi bộ, xe cộ, v.v;

5. Dòng tín hiệu đầu ra của mô-đun này rất yếu. Khi trực tiếp điều khiển tải cũng sẽ gây ra báo động sai. Vui lòng tham khảo sơ đồ ứng dụng của sản phẩm này để biết kết nối.

4.Điều chỉnh độ trễ làm việc

Có một điện trở 0603RT ở mặt trước của mô-đun, được sử dụng để điều chỉnh độ nhạy của khoảng cách phát hiện.

5.Điều chỉnh khoảng cách cảm nhận

Có một điện trở 0603RD ở mặt trước của mô-đun, được sử dụng để điều chỉnh thời gian trễ ở mức cao.

6.Lắp ráp vỏ của sản phẩm này

Vỏ kim loại không dễ bị vi sóng và tia hồng ngoại xuyên qua, vì vậy không nên lắp sản phẩm này vào vỏ kim loại để sử dụng. Tuy nhiên, các chướng ngại vật như đất nhựa, đất gốm, đất gỗ có tác dụng xuyên thấu tốt. Vui lòng tham khảo bài kiểm tra để biết chi tiết.

7.Sự hòa hợp lẫn nhau của sản phẩm này

Sản phẩm này có nhiễu cộng hưởng lẫn nhau nhất định, vì vậy trong phạm vi cảm biến hiệu quả, hãy cố gắng tránh lắp đặt hai hoặc nhiều mô-đun trực tiếp, nếu không, nó có thể ảnh hưởng đến hiệu quả sử dụng của bạn. Nếu cần thiết, hãy nhớ liên hệ với nhân viên có liên quan của chúng tôi.
