Firma HaiWang ( HW INDUSTRIAL CO., LTD ), założona w 2004 roku, ma ponad dziesięcioletnie doświadczenie w badaniach i rozwoju oraz produkcji elementów wykrywających człowieka. Oferujemy kompleksowe rozwiązania w zakresie wykrywania ludzkiego ciała w podczerwieni na potrzeby inteligentnych systemów bezpieczeństwa w domu, alarmów antywłamaniowych i zastosowań związanych z wykrywaniem ruchu.
Podstawowe linie produktów:
Kategoria produktu
Kluczowe funkcje
Czujnik PIR (piroelektryczny czujnik podczerwieni)
Inteligentne typy analogowe/cyfrowe; wysoka czułość; przeciwzakłóceniowe
Soczewka Fresnela
5 serii, ponad 200 modeli; zasięg wykrywania 3m ~ 40m+
Moduł czujnika PIR
W pełni automatyczny; opcjonalne sterowanie światłoczułe; 2 tryby wyzwalania
Moduł radaru mikrofalowego
Penetruje obudowy niemetalowe; odporny na temperaturę/wilgotność; Wykrywanie 360°
Kluczowe możliwości: wykrywanie ruchu, bardzo niski pobór mocy (10 μA w trybie gotowości), stabilne wyzwalanie (anty-EMI/białe światło), wyzwalanie alarmu, sterowanie oszczędzaniem energii (włączanie/wyłączanie światła w obecności człowieka).
II. Wyzwania i rozwiązania techniczne

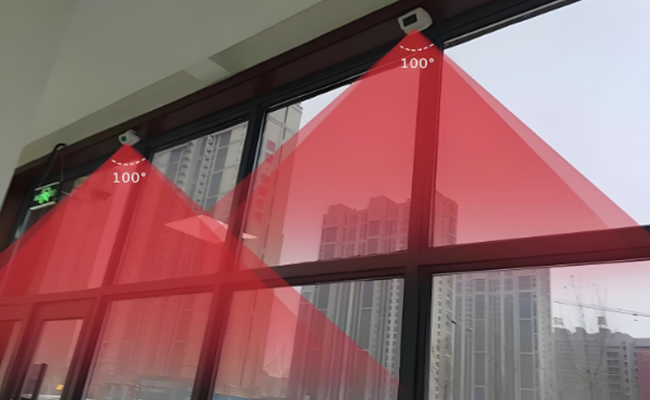

Wyzwanie 1 – Zmienne wymagania dotyczące odległości i kąta
Problem: Inteligentne zamki potrzebują 3–5 m; oświetlenie korytarzowe 8-10m; magazyny 15m+; kąty od 90° do 360°
Rozwiązanie: ponad 200 modeli obiektywów obejmujących zakres 3m ~ 40m+ i 90°~360°; dostępne niestandardowe formowanie soczewek
Rozwiązanie: Cyfrowo-inteligentny PIR (wbudowany ADC, bezpośrednie wyjście cyfrowe); Moduły PIR (plug-and-play, wysoka/niska moc wyjściowa); projekty referencyjne dla typów analogowych
Wyzwanie 3 – Temperatura i zakłócenia elektromagnetyczne
Problem: Dryf temperatury, zakłócenia elektromagnetyczne i silne światło powodują fałszywe/pominięte alarmy
Rozwiązanie: praca w temperaturze -20°C~+70°C; kompensacja temperatury; Odporność na światło białe 6500 luksów; wbudowane filtrowanie; radar mikrofalowy jako dodatek
Wyzwanie 4 – Niedopasowanie czujnika do obiektywu
Problem: Słabe dopasowanie zmniejsza odległość wykrywania i zwiększa martwe punkty
Rozwiązanie: Sprawdzone rekomendacje dopasowania; wsparcie techniczne w zakresie optymalnego doboru; niestandardowe formowanie soczewek
Wyzwanie 5 – Wydajność a mała moc
Problem: Urządzenia zasilane bateryjnie wymagają zarówno czułości, jak i długiej żywotności baterii
Rozwiązanie: prąd czuwania 10μA; powtarzalne/niepowtarzalne tryby wyzwalania; projekty referencyjne małej mocy
Wyzwanie 6 – Złożony proces selekcji
Problem: Dziesiątki czujników, >100 obiektywów, wiele modułów – od czego zacząć?
Rozwiązanie: Usługa kompleksowa: analiza wymagań → rekomendacja rozwiązania → próbki → wsparcie techniczne → produkcja masowa
III. Podstawowe komponenty i konfiguracja
1. Czujnik PIR – element detekcyjny rdzenia
Pasywnie wykrywa zmiany w podczerwieni powodowane przez poruszające się ciała ludzkie poprzez efekt piroelektryczny.
Automatyczne wykrywanie; opcjonalny czujnik światła
Inteligentne urządzenia domowe
HW1004
Konstrukcja o małej mocy
Urządzenia zasilane bateryjnie
Tryby wyzwalania: Niepowtarzalne (brak ponownego wyzwalania w przypadku opóźnienia, mała moc) – dla świateł; Powtarzalność (wyjście pozostaje wysokie podczas kontynuowania ruchu) – dla bezpieczeństwa.
4. Moduł radaru mikrofalowego – opcja dodatkowa
Oparty na efekcie Dopplera; przenika do niemetalowych obudów; nie ma wpływu temperatura/wilgotność.
Model
Kluczowe funkcje
Aplikacje
HW-M10
Penetruje obudowy; Wykrywanie 360°
Światła, alarmy
HW-M09
Nie ma wpływu na temperaturę/wilgotność

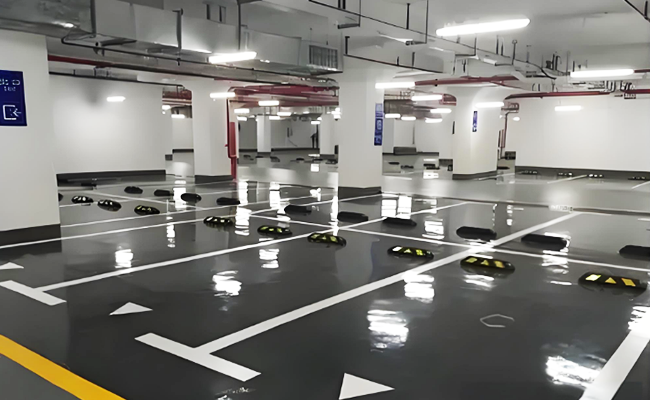

Korytarze, garaże
HW-MC202/MD6
Możliwość dostosowania parametrów
Scenariusze specjalne
Wybór: PIR – wykrywa ludzki IR, moc µA, niski koszt, zastosowanie w pomieszczeniach zamkniętych. Kuchenka mikrofalowa – wykrywa wszystkie poruszające się obiekty, penetruje obudowy, nie ma wpływu na środowisko – w przypadku warunków zewnętrznych/trudnych.
5. Projektowanie obwodów peryferyjnych
Zintegruj sygnały czujników z MCU i siłownikami – wzmocnienie, filtrowanie/porównanie, sterowanie wyzwalaniem, zarządzanie energią. HaiWang zapewnia projekty referencyjne i wsparcie techniczne.
Zalecane kombinacje konfiguracji
Produkt końcowy
Zalecana konfiguracja
Racjonalne uzasadnienie
Alarm antywłamaniowy
Analogowy czujnik PIR + kwadratowa soczewka + obwód niestandardowy
Optymalizacja kosztów, duży zasięg
Kamera PIR
Cyfrowo-inteligentna soczewka PIR + Helical Lens
Uproszczona konstrukcja, niska moc
Światło czujnika
Moduł PIR + czujnik światła
Plug-and-play, szybki rozwój
Bezprzewodowy dzwonek/zamek
PIR małej mocy + kompaktowy obiektyw
µA w trybie gotowości, niewielka powierzchnia
Światło czujnika radarowego
Moduł radaru mikrofalowego
Penetruje obudowę, do stosowania na zewnątrz
IV. Zalety techniczne
Korzyść
Kluczowe specyfikacje
Wartość klienta
Wysoka czułość
Szczyt ≥3500mV, odpowiedź µs
Silny sygnał, prostsza konstrukcja obwodu, mniej pominiętych detekcji
Niska moc
Tryb gotowości już od 10µA
Miesiące lub lata żywotności baterii
Stabilne wykrywanie
-20°C~+70°C, odporność na światło białe 6500lux, anty-EMI
Niezawodny w różnych środowiskach, niski poziom fałszywych alarmów
Dopasowanie czujnika do soczewki: HaiWang oferuje kompletny czujnik PIR i matrycę soczewki Fresnela ze zweryfikowanymi zaleceniami dotyczącymi dopasowania. Wsparcie techniczne pomaga wybrać optymalną kombinację; dostępne niestandardowe formowanie soczewek.
