Температураны дәл бақылауды немесе термиялық қорғауды қажет ететін жүйелерді жобалауға келгенде, түрі сіз таңдаған термистор сенсоры өнімнің жалпы өнімділігі мен қауіпсіздігіне айтарлықтай әсер етуі мүмкін. Бұл тұтынушы құрылғысы, HVAC қондырғысы, медициналық құрал немесе өнеркәсіптік жабдық болсын, инженерлер мен шешім қабылдаушылар NTC және PTC термисторларын мұқият таңдауы керек. Бұл екі түрі функциясы, мінез-құлқы және ең жақсы пайдалану сценарийлері бойынша ерекшеленеді. ShenZhen HaiWang Sensor Co., Ltd. & HW INDUSTRIAL CO., LTD компанияларында біз жиырма жылдан астам уақыт бойы жаһандық клиенттерге олардың қажеттіліктері үшін дұрыс термистор сенсорын таңдау және теңшеу бойынша қолдау көрсеттік.
NTC-тің PTC-ден айырмашылығы неде?
NTC және PTC термисторлары - температураға байланысты кедергіні өзгертетін резисторлардың екі түрі. Дегенмен, олар қарама-қарсы әрекет етеді және электрондық жүйелердегі әртүрлі рөлдерге арналған.
NTC теріс температура коэффициентін білдіреді. Бұл температура көтерілген сайын термистордың кедергісі төмендейтінін білдіреді. Бұл әрекет NTC термисторларын әсіресе нақты уақыт режимінде температураны бақылауды және басқаруды қажет ететін қолданбалар үшін пайдалы етеді, себебі қарсылық өзгерісі тегіс, болжамды және тіпті шамалы температура ауытқуларына өте сезімтал. Бұл анықталған диапазондағы температура мәндерін бақылауды жеңілдетеді.
Екінші жағынан, PTC оң температура коэффициентін білдіреді. Температура көтерілген сайын PTC термисторының кедергісі артады. Белгілі бір шекті температурада қарсылық күрт артады. Бұл өзін-өзі шектейтін әрекет PTC термисторларын жоғары температурадан қорғау және өзін-өзі реттейтін қыздыру элементтері үшін тамаша етеді. Олар дәл температураны өлшеуге қатысты емес, ал термиялық қосқыш немесе қауіпсіздік компоненті сияқты әрекет ету туралы көбірек.
Қорытындылай келе, NTC термисторының сенсорлары температураны дәл анықтауға арналған, ал PTC термисторлары тізбекті қорғауға немесе қыздыруды басқаруға арналған.
NTC термисторларын қашан пайдалану керек
NTC термисторлары бақылау, реттеу немесе кері байланыс үшін дәл температура деректері қажет болатын қолданбалар үшін өте қолайлы. Олардың сезімталдығы, сенімділігі және үнемділігі оларды көптеген салаларда өте танымал етеді.
HVAC жүйелерінде NTC термисторының сенсорлары бөлме температурасын реттеу үшін кондиционерлерге, жылытқыштарға және термостаттарға ендірілген. Бұл сенсорлар жүйеге ауа ағынын немесе қыздыру деңгейін реттеуге мүмкіндік беретін нақты уақыттағы деректерді қамтамасыз етеді, энергия тиімділігін барынша арттыру кезінде қолайлы жағдайларды сақтайды.
Медицина саласында NTC сенсорлары инкубаторлар, емделуші мониторлары және зарарсыздандыру жабдықтары сияқты құрылғыларда қолданылады. Денедегі немесе қоршаған ортадағы температураның кішкентай өзгерістерін дәл анықтау мүмкіндігі пациенттің қауіпсіздігі мен жабдықтың өнімділігін қамтамасыз ету үшін өте маңызды.
Тұрмыстық электроникада бұл сенсорлар батареялардың, процессорлардың және зарядтағыштардың температурасын бақылау үшін қолданылады. Мысалы, смартфондарда немесе ноутбуктерде NTC термисторының сенсорлары шекті мәнге жеткенде жүйеге сигналдар жіберу арқылы қызып кетудің алдын алады, бұл салқындату желдеткіштерін іске қосуы немесе өңдеу қуатын азайтуы мүмкін.
Автокөлік электроникасында NTC термисторлары қозғалтқыштың салқындату сұйықтығының температурасын, кабинадағы ауаны және батарея топтамаларын бақылайды. Әсіресе электрлі көліктерде дұрыс жылу ортасын сақтау батареяның қызмет ету мерзімін ұзартады және көлік жүргізу өнімділігін қамтамасыз етеді.
Белгілі бір диапазондағы температураны дәйекті, жауапты және дәл өлшеу қажет болғанда, NTC термисторының сенсоры әдетте ең жақсы сәйкес келеді.
PTC термисторларын қашан пайдалану керек
NTC термисторлары бақылауға арналған болса, PTC термисторлары реакцияға арналған. Олардың бірегей өзін-өзі реттейтін мінез-құлқы оларды қауіпсіздік пен тұрақтылық маңызды болып табылатын қорғаныс немесе жылыту рөлдері үшін қолайлы етеді.
Температурадан және шамадан тыс токтан қорғау кезінде PTC термисторлары қалпына келтірілетін сақтандырғыштар ретінде әрекет етеді. Мысалы, қуат көздерінде немесе электр қозғалтқыштарында ток деңгейі тым жоғары болса немесе құрылғы қызып кете бастаса, PTC сенсорының кедергісі жоғарылайды. Бұл ток ағынын азайтады және басқа компоненттерді зақымданудан қорғайды. Жүйе салқындағаннан кейін термистор бастапқы кедергісіне оралады және қалыпты жұмысын қалпына келтіреді, бұл қолмен қалпына келтіру немесе ауыстыру қажеттілігін болдырмайды.
PTC термисторлары өзін-өзі реттейтін қыздыру элементтерінде де кеңінен қолданылады. Бұл жылыту жастықшаларында, автокөлік орындықтарында, құбырларды жібіту жүйелерінде және ұқсас өнімдерде жиі кездеседі. PTC термисторы алдын ала белгіленген температураға жеткенде, күрделі электронды басқару жүйелерін қажет етпестен қыздырудың табиғи түрде баяулауын қамтамасыз етеді. Бұл оларды қарапайым, энергияны үнемдейтін жылыту құрылғылары үшін өте қолайлы етеді.
Өнеркәсіптік қосымшаларда, мысалы, трансформаторлар немесе үлкен қозғалтқыштар, PTC термисторлары жабдықты қауіпті температураның жоғарылауынан қорғайды. Ішкі температура қауіпсіз жұмыс ауқымынан өткеннен кейін термистор басқару реакциясын немесе өшіруді іске қосады, машинаны сақтайды және тоқтау уақытын азайтады.
Егер сіздің жобаңызға автоматты жылуды өшіру, қыздыруды реттеу немесе қалпына келтірілетін тізбекті қорғау қажет болса, PTC термисторы дұрыс құрал болып табылады.
Кестесіз негізгі айырмашылықтар
NTC және PTC термисторының сенсорлары электроникада өте сенімді және құнды болғанымен, олардың жұмыс істеу тәсілі мен қызмет көрсететін қолданбалары айтарлықтай ерекшеленеді.
NTC термисторы қызған кезде қарсылықты төмендетеді. Бұл оны үздіксіз бақылауды қажет ететін жүйелерде температураны дәл өлшеу үшін өте пайдалы етеді. Ол қоршаған ортаның өзгеруіне тез жауап береді және тар және орташа температура диапазонында жұмыс істейтін құрылғыларда жақсы жұмыс істейді. ҰТҚ әдетте құны төмен, өлшемдері шағын және энергияны өте тиімді пайдаланады. Дегенмен, олар белгілі бір термиялық шектен тыс жұмыс істеуді қажет етпейтін жүйелер үшін ең қолайлы.
Керісінше, PTC термисторы қызған кезде оның кедергісін арттырады. Бұл сыртқы басқару логикасын қажет етпестен қорғаныс механизмдерін іске қосу немесе ток ағынын шектеу үшін қолайлы. PTC термисторлары жылытудың тұрақтылығы қажет жерлерде де қолданылады. Белгіленген нүктеден кейін олардың кедергісі күрт артады, бұл оларды өзін-өзі реттейтін жылытқыштар немесе тізбекті қорғау үшін тамаша етеді. Олар NTC-ге қарағанда біршама қымбатырақ болуы мүмкін, бірақ олардың пассивті қауіпсіздік жүйесі ретінде әрекет ету қабілеті көбінесе шығындарды ақтайды.
Жобаңызды қалай шешуге болады
Егер сіз жаңа өнімді жобалап жатсаңыз немесе бар өнімді оңтайландырсаңыз, термистор сенсорының дұрыс түрін таңдау өте маңызды. Шешім қабылдау процесіне басшылық ететін бірнеше негізгі сұрақтар:
Термистордың негізгі мақсаты қандай? Температураны дәл өлшеу және кері байланысты қамтамасыз ету қажет болса, онда NTC дұрыс таңдау болып табылады. Егер мақсат қызуға жауап ретінде ток ағынын шектеу немесе тоқтату болса, онда PTC жақсырақ қызмет етеді.
Жұмыс ортасы тұрақты ма, әлде айнымалы ма? Нақты бақылауды қажет ететін (мысалы, медициналық немесе HVAC қолданбалары) жоғары айнымалы температуралар үшін NTC компаниясына хабарласыңыз. Қорғаныс пен беріктік басты назарда болатын (мысалы, өнеркәсіптік жабдық) қатал орталар үшін PTC жақсы шешім болуы мүмкін.
Сізге нақты уақыттағы кері байланыс немесе жай реакция керек пе? Жүйе нақты температура мәндерін білуі және оларға жауап беруі қажет болса, NTC пайдаланыңыз. Жүйе тым ыстық болған кезде өшірілуі немесе баяулауы қажет болса, PTC пайдаланыңыз.
Сіздің өлшеміңіз бен қуат талаптарыңыз қандай? NTC термисторлары әдетте кішірек және қуатты аз тұтынады, бұл оларды ендірілген жүйелер мен портативті құрылғылар үшін өте қолайлы етеді.
ShenZhen HaiWang Sensor Co., Ltd. & HW INDUSTRIAL CO., LTD компанияларында біз NTC және PTC термисторының сенсорларын өндіріп қана қоймай, сонымен қатар толық теңшеу опцияларын ұсынамыз. Сізге арнайы қаптама, бірегей қарсылық мәндері, су өткізбейтін жабындар немесе біріктірілген сым шешімдері қажет пе, біз сіздің нақты сипаттамаларыңызға сәйкес термисторлық сенсорларды ұсына аламыз.
Біздің инженерлік командамыз автомобиль жасау, өнеркәсіптік автоматтандыру, энергетика, HVAC және денсаулық сақтауды қоса алғанда, көптеген салалардағы клиенттермен олардың өнімділік пен ұзақ мерзімділік үшін оңтайландырылған шешімді алуын қамтамасыз ету үшін тығыз жұмыс істейді.

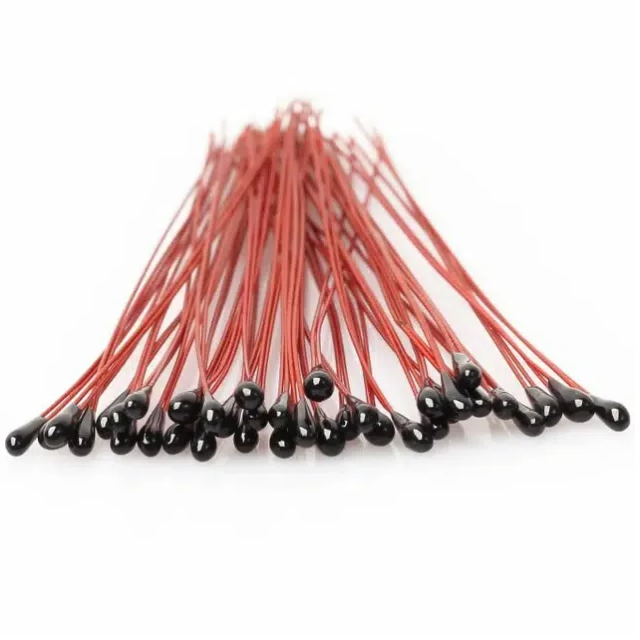

![Термистор сенсоры]( "Thermistor Sensor")
Қорытынды
Оңды таңдау термисторлық сенсор тиімді, қауіпсіз және жоғары өнімді электрондық жүйелерді жасау үшін өте маңызды. Температураны жылдам, дәл және үздіксіз бақылау қажет болғанда NTC термисторларын пайдаланыңыз. Қорғаныс, термиялық өшіру немесе өзін-өзі реттейтін қыздыру қажет болғанда PTC термисторларын таңдаңыз. Айырмашылықты түсіну инженерлер мен жүйе дизайнерлеріне қымбат дизайн қателерінен аулақ болуға және өнімнің өнімділігін арттыруға көмектеседі.
ShenZhen HaiWang Sensor Co., Ltd. & HW INDUSTRIAL CO., LTD компанияларында біз саладағы жетекші дәлдік пен сенімділікпен жасалған стандартты және реттелетін NTC және PTC термисторлық сенсорларды ұсынамыз. Жаңа буын тұтынушы құрылғысын жасап жатсаңыз да немесе өнеркәсіптік қуат блогын қорғасаңыз да, термисторлық сенсорлық шешімдеріміз сіздің қажеттіліктеріңізді қанағаттандыруға дайын.
Термисторлық сенсор өнімдерінің желісін зерттеу үшін бүгін бізге хабарласыңыз немесе нақты қолданбаңызға сәйкес келетін теңшелген шешімді сұраңыз.
