HW-XC606 Mikrovalni indukcijski modul

Pregled proizvoda

HW-XC606 najnoviji je mikrovalni indukcijski modul s dvije ploče tvrtke. Njegov izgled je izuzetan, struktura strujnog kruga proizvoda je jednostavna i kompaktna, performanse su stabilne i isplative, a njegove troškovne performanse su visoke, posebno pogodne za druge elektroničke uređaje kao što su inteligentni električni uređaji, sigurnosni proizvodi, rasvjetni proizvodi itd. Sekundarni razvoj polja. Ovaj proizvod se može široko koristiti u sigurnosnom nadzoru, inteligentnim sustavima upravljanja, rasvjetnim uređajima (garaže, hodnici, ceste, itd.)

Princip rada proizvoda:

Mikrovalni indukcijski modul HW-XC606 koristi planarnu antenu za odašiljanje i primanje visokofrekventnih elektromagnetskih valova na temelju principa Dopplerovog efekta. Kada detektira malu promjenu kretanja u presavijenom valu, pokreće mikroprocesor da radi i konačno emitira efektivni signal visoke razine od 3,3 V s OUT terminala.

Značajke proizvoda:

Dizajn profesionalne 5.8G planarne antene s fiksnom frekvencijom, prijenos i prijem signala u obliku polja, široka pokrivenost, visoka konzistentnost, niska potrošnja energije, u skladu s ROHS zaštitom okoliša i snažnom sposobnošću zaštite od smetnji, na koju ne utječu temperatura, vlaga, protok zraka, prašina, buka, svjetlina itd.

Ovaj proizvod ima bolji učinak osjetila kada se koristi u zatvorenom prostoru; Kada se koristi na otvorenom, pojava blago smanjene daljine osjeta ili slabe osjetljivosti zbog čimbenika okoline je normalna i korisnici ne trebaju dovoditi u pitanje proizvod.

Vrijeme indukcije:

   Zadano ponovljivo okidanje: Ako se izlazni signal aktivira prvi put i ponovno aktivira u području senzora, vrijeme odgode modula će se ponovno dodati prije nego što prestane prvo vrijeme okidanja. (Na primjer, ako se modul aktivira 2 sekunde i primi drugi senzorski signal unutar 2 sekunde, nastavit će se neprekidno aktivirati još 2 sekunde, što će rezultirati kontinuiranim izlaznim signalom.)

Ne može se aktivirati opetovano: senzor se aktivira jednom, vrijeme se ne preklapa. (Na primjer, ako se aktivira jednom na 2 sekunde, izlaz će biti 2 sekunde. Ako se aktivira više puta unutar 2 sekunde, smatrat će se nevažećim. Ako se vrijeme ne složi jednom, ostat će 2 sekunde.)

Specifikacija parametara:

Model	HW-XC606		V.05	5.8G Fiksna frekvencija
Ulaz VCC	5V		Nema čip regulatora napona	Ulaz od 3,3 V treba prilagoditi
Radna struja V/A	<15 mA		Napomena: Za napajanje je potrebno stalno napajanje
Izlazni napon VOUT	V: 3,3 V		L:0V		TTL（1---0）
Indukcijski način rada	Doppler detekcija pokreta (SENZOR instaliran nepomično)
Vrijeme indukcije	Vrijeme: Zadano2s	2s-120s		Podržava druge vremenske načine od 2s do 120s
Osjećaj udaljenosti	SENS: Zadano 10 m	5m-15m		Podržava druge metode udaljenosti od 5m-15m
Način okidanja	Okidač koji se ponavlja（zadano）	------------------		Ne može podržati neponovljivo okidanje
Frekvencija zračenja	5,8GHz±75MHz
Snaga prijenosa	<0,3 W	-30 dB
Kut	90°-360°			Određuje SENS
Senzor svjetla	5p-1/ 3P-1	Blokirajte OUT kada svijetli		Senzor svjetla（zadano）
radna temperatura	-20~+80℃			temperatura okoline
Dimenzije	L23 X M18 X8 mm	Dužina igle 8 mm		LWH（mm）
Luka	P2-2.54-3p端口	V+ IZLAZ GND		带连接器

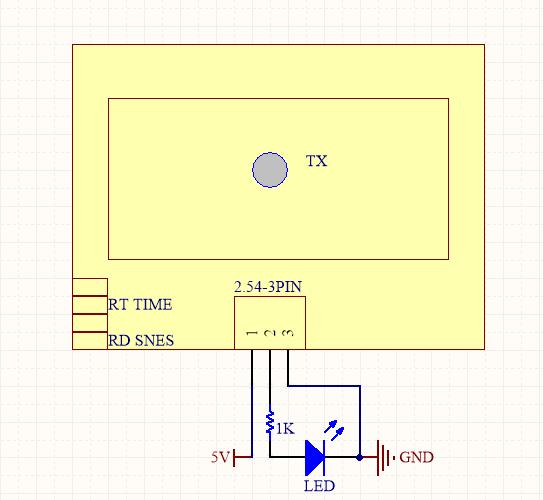

Inspekcijski dijagram ožičenja i CAD dijagram proizvoda

Kao što je prikazano na slici, priključak je VCC i može napajati DC5V. Srednji izlaz je signal visoke razine od 3,3 V. Kada pin 2 daje visoku razinu, on će napajati LED. U ovom trenutku, LED je uključen, što pokazuje da modul ima izlazni signal. Kada nema izlaznog signala s pina 2, izlazni terminal je u stanju bez signala od 0 V. Ako trebate testirati rad ovog proizvoda, možete ga zasebno spojiti prema dijagramu iznad. U kasnijoj fazi, ovaj signal se može koristiti za okidanje: okidački krug MOS tranzistor tiristor relej MCU, itd.

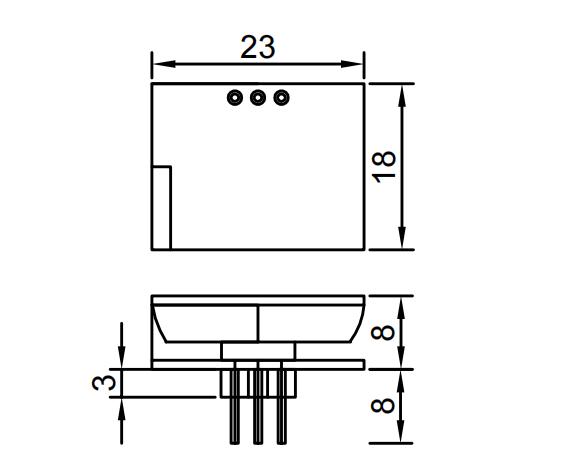

CAD: L23 X M18 X 8 mm

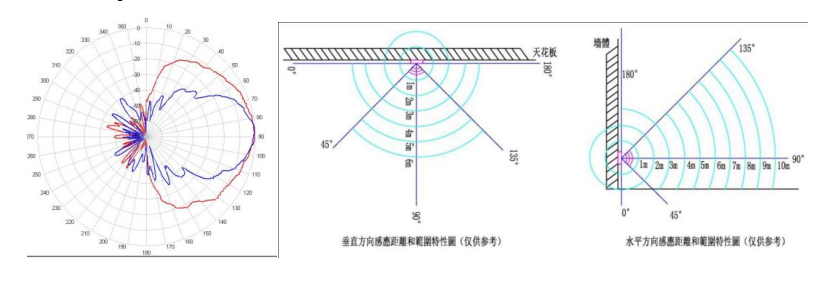

Dijagram kuta i zračenja

Kao što je prikazano na slici, referentna brojka dobivena je iz mjernog instrumenta, a stvarna senzorna površina temelji se na unutarnjem rasponu kuta od 100 kvadratnih metara. Zbog bliskog odnosa između mikrovalova Doppler radara i prostora, stvarna primjena treba definirati raspon detekcije i kut prema okruženju primjene (što je manji prostor raspona detekcije mikrovalova, to je veća osjetljivost,

a što je veći prostor, relativno slabljenje osjetljivosti). Ovaj crtež služi za službene smjernice i referencu. Stvarnu aplikaciju potrebno je testirati u skladu s okolinom korištenja.

Način uzorka	Raspon područja detekcije prema zahtjevima Doppler laboratorija za detekciju. Način vješanja na zid			Standardno područje detekcije 05-12m/1°-130°	Odgovarajuća tablica potrošnje energije
OSJETILA	Val 1m/0,5s-1s	Hodajte 2m/0,5s-1s	Dinamički vertikalni kut	Brzina kretanja	Radna struja
0,5 m	Izvrsno	Izvrsno	10°-180°	0,5 m/1s	90uA
1m	Izvrsno	Izvrsno	10°-180°	0,5 m/1s	90uA
1,5 m	Izvrsno	Izvrsno	10°-180°	0,5 m/1s	90uA
2m	Izvrsno	Izvrsno	10°-180°	0,5 m/1s	90uA
2,5 m	Izvrsno	Izvrsno	10°-180°	0,5 m/1s	90uA
3m	Izvrsno	Izvrsno	10°-180°	0,5 m/1s	90uA
3,5 m	Izvrsno	Izvrsno	10°-180°	0,5 m/1s	90uA
4m	Dobro	Izvrsno	10°-180°	0,5 m/1s	90uA
5m	Dobro	Izvrsno	10°-180°	0,5 m/1s	90uA
6m	-	Izvrsno	10°-180°	0,5 m/1s	90uA
6,5 m	-	Izvrsno	10°-180°	0,5 m/1s	90uA
7m	-	Izvrsno	10°-180°	0,5 m/1s	180uA
8m	-	Izvrsno	10°-180°	0,5 m/1s	180uA
10m	-	Izvrsno	10°-180°	0,5 m/1s	1mA
11m	-	Izvrsno	10°-180°	0,5 m/1s	1mA
12m	-	Izvrsno	10°-180°	0,5 m/1s	1mA
15m		Dobro	10°-180°	0,5 m/1s	1mA

Fizički crtež proizvoda:

1. VRIJEME：Zadana postavka je 2 sekunde. Ako ga trebate izmijeniti, možete ostaviti bilješku ili sami izmijeniti otpor.

2. SENS：Zadana vrijednost je 10 metara. Ako ga trebate izmijeniti, možete ostaviti bilješku ili sami izmijeniti otpor.

Pažnja:

1.Zahtjevi za postupak instalacije proizvoda

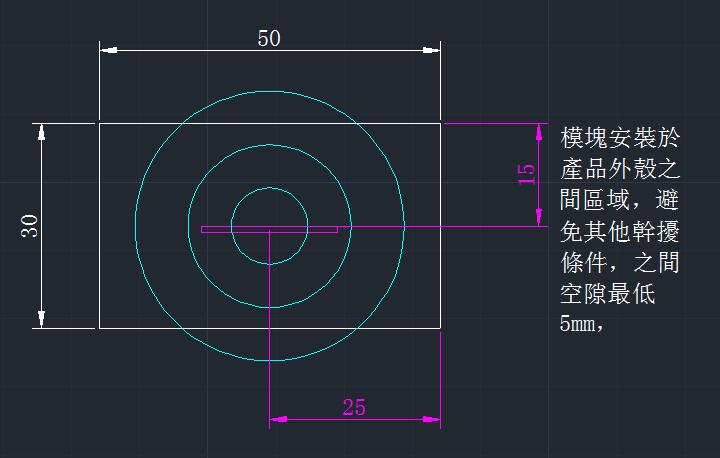

Tijekom testiranja instalacije proizvoda i stvarne montaže, osigurajte najmanje 10 mm prostora ispred ploče antene (perforirana PCB u obliku slova S) proizvoda modula i nikada ne približavajte niti dodirujte ravninu bilo kojeg predmeta, inače proizvod ne može raditi normalno.

2. O napajanju

Preporuča se koristiti kvalificirano DC stabilizirano napajanje, to jest DC stabilizirano napajanje s izlaznim naponom, strujom i koeficijentom valovitosti prema standardu, inače će to utjecati na stabilnost proizvoda i može doći do nekih abnormalnosti, poput lažnog alarma, bez indukcije, samopokretanja ciklusa itd.

3.O lažno pozitivnim

1. Kako biste osigurali kvalifikaciju napajanja, pogledajte prvu stavku iznad;

2. Tijekom testa, uvjerite se da nema pokretnih objekata oko proizvoda koji se testira (unutar raspona osjetila);

3. Nakon uključivanja potrebno je oko 5 s. Tijekom tog vremena, to je abnormalna indukcija, koja može izazvati lažni alarm; Određuje VRIJEME;

4. U ispitivanju u zatvorenom prostoru, očitavanje je relativno osjetljivo, a okolina treba biti statična, a sljedeći test treba provesti nakon završetka prvog ciklusa osjetnog signala;

Tijekom testiranja na otvorenom, svakako obratite pozornost na dinamičke uvjete okolnog okoliša, kao što su ptice, pješaci, vozila itd.;

5. Strujni signal ovog modula je vrlo slab. Prilikom izravne vožnje tereta, također će izazvati lažni alarm. Za povezivanje pogledajte dijagram primjene ovog proizvoda.

4.Podešavanje odgode rada

Na prednjoj strani modula nalazi se otpornik 0603RT koji se koristi za podešavanje osjetljivosti udaljenosti senzora.

5.Podešavanje udaljenosti osjeta

Na prednjoj strani modula nalazi se otpornik 0603RD koji se koristi za podešavanje vremena kašnjenja visoke razine.

6.Sklop školjke ovog proizvoda

Mikrovalne i infracrvene zrake ne mogu lako prodrijeti kroz metalnu školjku, tako da ovaj proizvod ne bi trebao biti postavljen u metalnu školjku za korištenje. Međutim, prepreke poput plastike, keramike i drvenaste zemlje imaju dobar učinak prodiranja. Za detalje pogledajte test.

7.Međusobna harmonija ovog proizvoda

Ovaj proizvod ima određene međusobne rezonantne smetnje, stoga unutar učinkovitog raspona osjetila pokušajte izbjeći instaliranje dva ili više modula licem u lice, inače bi to moglo utjecati na vaš učinak korištenja. Ako je potrebno, svakako kontaktirajte naše relevantno osoblje.
