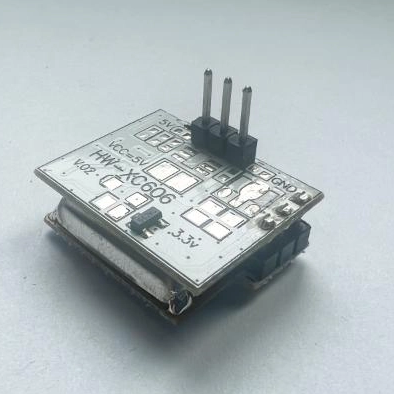

Moduli i induksionit me mikrovalë HW-XC606
Përmbledhje e produktit
HW-XC606 është moduli më i fundit i induksionit me mikrovalë me dy pllaka të kompanisë. Pamja e tij është e hollë, struktura e qarkut të produktit është e thjeshtë dhe kompakte, performanca është e qëndrueshme dhe me kosto efektive, dhe performanca e tij me kosto është e lartë, veçanërisht e përshtatshme për pajisje të tjera elektronike si pajisjet elektrike inteligjente, produktet e sigurisë, produktet e ndriçimit, etj. Zhvillimi dytësor i fushës. Ky produkt mund të përdoret gjerësisht në monitorimin e sigurisë, sistemet inteligjente të kontrollit, pajisjet e ndriçimit (garazhe, korridore, rrugë, etj.)
Parimi i funksionimit të produktit:
Moduli i induksionit të mikrovalës HW-XC606 përdor një antenë planare për të transmetuar dhe marrë valë elektromagnetike me frekuencë të lartë bazuar në parimin e efektit Doppler. Kur zbulon një ndryshim të vogël të lëvizjes në valën e palosur, ai nxit mikroprocesorin të punojë dhe më në fund nxjerr një sinjal efektiv të nivelit të lartë 3.3V nga terminali OUT.
Karakteristikat e produktit:
Dizajni i antenës planare me frekuencë fikse 5.8G profesionale, transmetimi dhe marrja e sinjalit në formë fushe, mbulim i gjerë, konsistencë e lartë, konsum i ulët i energjisë, në përputhje me mbrojtjen e mjedisit ROHS dhe aftësi e fortë kundër ndërhyrjes, që nuk ndikohet nga temperatura, lagështia, rrjedha e ajrit, pluhuri, zhurma, shkëlqimi, etj.
Ky produkt ka efekt më të mirë ndijor kur përdoret në ambiente të mbyllura; Kur përdoret jashtë, dukuria e distancës së ndjeshmërisë pak të reduktuar ose ndjeshmërisë së dobët për shkak të faktorëve mjedisorë është normale dhe përdoruesit nuk kanë nevojë të vënë në dyshim produktin.
Koha e induksionit:
Aktivizimi i parazgjedhur i përsëritshëm: Nëse sinjali i daljes aktivizohet për herë të parë dhe aktivizohet përsëri në zonën e sensorit, koha e vonesës së modulit do të shtohet përsëri përpara se të ndalojë koha e parë e ndezjes. (Për shembull, nëse moduli aktivizohet për 2 sekonda dhe merr një sinjal tjetër sensor brenda 2 sekondave, ai do të vazhdojë të aktivizohet vazhdimisht për 2 sekonda të tjera, duke rezultuar në një sinjal dalës të vazhdueshëm.)
Nuk mund të aktivizohet në mënyrë të përsëritur: ndijimi aktivizohet një herë, koha nuk mbivendoset. (Për shembull, nëse aktivizohet një herë për 2 sekonda, dalja do të jetë 2 sekonda. Nëse aktivizohet disa herë brenda 2 sekondave, do të konsiderohet e pavlefshme. Nëse koha nuk grumbullohet një herë, do të mbetet për 2 sekonda.)
Specifikimi i parametrit:
Model |
HW-XC606 |
V.05 |
Frekuenca e rregullimit 5.8G |
|
|
KQV hyrëse |
5 V |
Nuk ka çip të rregullatorit të tensionit |
Hyrja 3.3 V duhet të personalizohet |
|
|
Rryma e punës V/A |
＜15 mA |
Shënim: Për furnizimin me energji kërkohet furnizim i vazhdueshëm me energji |
Tensioni i daljes VOUT |
H: 3.3 V |
L: 0 V |
TTL (1---0) |
|
Mënyra e induksionit |
Zbulimi i lëvizjes me doppler (sensori i instaluar i palëvizshëm) |
Koha e induksionit |
Koha: Default2s |
2s-120s |
Mbështetni mënyrat e tjera të kohës nga 2s në 120s |
|
|
Duke ndjerë distancën |
SENS: 10 m i parazgjedhur |
5m-15m |
Mbështetni metoda të tjera në distancë prej 5m-15m |
|
|
Modaliteti i aktivizimit |
Aktivizimi i përsëritur (e parazgjedhur) |
------------------- |
Nuk mund të mbështesë aktivizimin e papërsëritshëm |
|
|
Frekuenca e rrezatimit |
5,8 GHz ± 75 MHz |
|
Transmetoni fuqinë |
<0,3 W |
-30dB |
|
|
Këndi |
90°-360° |
|
Përcaktuar nga SENS |
|
Sensori i dritës |
5p-1/ 3P-1 |
Blloko OUT kur ndizet |
Sensori i dritës (i parazgjedhur) |
|
temperatura e punës |
-20 ~ + 80 ℃ |
|
temperatura e ambientit |
|
Dimensionet |
L23 X M18 X8mm |
Gjatësia e kunjit 8 mm |
LWH (mm) |
|
Port |
P2-2,54-3p端口 |
V+ OUT GND |
带连接器 |
|
Diagrami i instalimeve elektrike të inspektimit dhe diagrami CAD i produktit
Siç tregohet në figurë, porti është VCC dhe mund të furnizojë DC5V. Dalja e ndërmjetme është një sinjal i nivelit të lartë prej 3.3 V. Kur pin 2 nxjerr një nivel të lartë, ai do të furnizojë me energji LED. Në këtë kohë, LED është ndezur, duke treguar që moduli ka një dalje sinjali. Kur nuk ka dalje sinjali nga pin 2, terminali i daljes është në një gjendje pa sinjal prej 0V. Nëse keni nevojë të provoni performancën e këtij produkti, mund ta lidhni atë veçmas sipas diagramit të mësipërm. Në fazën e mëvonshme, ky sinjal mund të përdoret për të ndezur: qarkun e ndezjes MOS tranzistor tiristor MCU, etj.
CAD: L23 X M18 X 8 mm
Diagrami i këndit dhe i rrezatimit
Siç tregohet në figurë, figura e referencës merret nga instrumenti matës dhe zona aktuale e ndjeshmërisë bazohet në diapazonin e këndit të brendshëm prej 100 metrash katrorë. Për shkak të marrëdhënies së ngushtë midis mikrovalës së radarit Doppler dhe hapësirës, aplikacioni aktual duhet të përcaktojë gamën dhe këndin e zbulimit sipas mjedisit të aplikimit (sa më e vogël të jetë hapësira e diapazonit të zbulimit të mikrovalës, aq më e lartë është ndjeshmëria,
dhe sa më e madhe të jetë hapësira, zbutja relative e ndjeshmërisë). Ky vizatim është për udhëzim dhe referencë zyrtare. Aplikacioni aktual duhet të testohet sipas mjedisit të përdorimit.
Modaliteti i mostrës |
Gama e zonës së zbulimit sipas kërkesave të zbulimit të laboratorit Doppler. Modaliteti i varjes në mur |
Standardi i zonës së zbulimit 05-12m/1°-130° |
Tabela përkatëse e konsumit të energjisë |
SENS |
Valë 1m/0,5s-1s |
Ecni 2m/0,5s-1s |
Këndi dinamik vertikal |
Shpejtësia e lëvizjes |
Rryma e punës |
0.5 m |
E shkëlqyeshme |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
90 uA |
1 m |
E shkëlqyeshme |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
90 uA |
1.5 m |
E shkëlqyeshme |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
90 uA |
2 m |
E shkëlqyeshme |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
90 uA |
2.5 m |
E shkëlqyeshme |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
90 uA |
3 m |
E shkëlqyeshme |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
90 uA |
3.5 m |
E shkëlqyeshme |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
90 uA |
4 m |
Mirë |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
90 uA |
5 m |
Mirë |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
90 uA |
6 m |
- |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
90 uA |
6.5 m |
- |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
90 uA |
7 m |
- |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
180 uA |
8 m |
- |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
180 uA |
10 m |
- |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
1 mA |
11 m |
- |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
1 mA |
12 m |
- |
E shkëlqyeshme |
10°-180° |
0,5 m/1s |
1 mA |
15 m |
|
Mirë |
10°-180° |
0,5 m/1s |
1 mA |
Vizatimi fizik i produktit:
1. KOHA: Parazgjedhja është 2 sekonda. Nëse keni nevojë ta modifikoni, mund të lini një shënim ose të modifikoni vetë rezistencën.
2. SENS: Parazgjedhja është 10 metra. Nëse keni nevojë ta modifikoni, mund të lini një shënim ose të modifikoni vetë rezistencën.
Kujdes:
1.Kërkesat për procesin e instalimit të produktit
Gjatë provës së instalimit të produktit dhe montimit aktual, sigurohuni që të mbani të paktën 10 mm hapësirë përpara tabelës së antenës (PCB me vrima në formë S) të produktit të modulit dhe kurrë mos e afroni ose prekni rrafshin e ndonjë objekti, përndryshe produkti nuk mund të funksionojë normalisht.
2. Rreth furnizimit me energji elektrike
Rekomandohet përdorimi i furnizimit me energji të kualifikuar të stabilizuar DC, domethënë furnizimi me energji të stabilizuar DC me tension dalës, rrymë dhe koeficient të valëzimit deri në standard, përndryshe do të ndikohet në stabilitetin e produktit dhe mund të ndodhin disa anomali, si alarmi i rremë, mungesa e induksionit, vetë-nisja e ciklit, etj.
3.Rreth pozitivëve të rremë
1. Për të siguruar kualifikimin e furnizimit me energji elektrike, ju lutemi referojuni artikullit të parë më sipër;
2. Gjatë provës, sigurohuni që të mos ketë objekte lëvizëse rreth produktit që do të testohet (brenda gamës së sensorit);
3. Ka rreth 5s kohë inicializimi pas ndezjes. Gjatë kësaj kohe, është induksion jonormal, i cili mund të shkaktojë alarm të rremë; Përcaktuar nga TIME;
4. Në testin e brendshëm, sensori është relativisht i ndjeshëm, dhe rrethina duhet të mbahet statike, dhe testi tjetër duhet të kryhet pas përfundimit të ciklit të parë të sinjalit të sensorit;
Gjatë testimit në natyrë, sigurohuni t'i kushtoni vëmendje kushteve dinamike të mjedisit përreth, si zogjtë, këmbësorët, automjetet, etj;
5. Dalja e rrymës së sinjalit nga ky modul është shumë e dobët. Kur drejtoni drejtpërdrejt ngarkesën, do të shkaktojë gjithashtu alarm të rremë. Ju lutemi referojuni diagramit të aplikimit të këtij produkti për lidhje.
4.Rregullimi i vonesës së punës
Ekziston një rezistencë 0603RT në pjesën e përparme të modulit, e cila përdoret për të rregulluar ndjeshmërinë e distancës së sensorit.
5.Rregullimi i distancës së ndjeshmërisë
Ekziston një rezistencë 0603RD në pjesën e përparme të modulit, e cila përdoret për të rregulluar kohën e vonesës së nivelit të lartë.
6.Montimi i guaskës së këtij produkti
Predha metalike nuk është e lehtë për t'u depërtuar nga mikrovala dhe rrezet infra të kuqe, kështu që ky produkt nuk duhet të instalohet në guaskën metalike për përdorim. Megjithatë, pengesat si toka plastike, qeramike dhe drunore kanë efekt të mirë depërtimi. Ju lutemi referojuni testit për detaje.
7.Harmonia e ndërsjellë e këtij produkti
Ky produkt ka një interferencë të caktuar rezonance reciproke, kështu që brenda intervalit efektiv të sensorit, përpiquni të shmangni instalimin e dy ose më shumë moduleve ballë për ballë, përndryshe mund të ndikojë në efektin tuaj të përdorimit. Nëse është e nevojshme, sigurohuni që të kontaktoni stafin tonë përkatës.
